В шаблоне следует хранить множество разных компонентов, но вместе с тем их они не должны содержать излишней информации. Прежде чем сохранять содержимое в шаблоне, необходимо взвесить другие возможности, прибегая к хранению в шаблоне, только убедившись в том, что это наилучший вариант хранения. Обычно сам шаблон должен храниться в той папке, которая указана в диалоговом окне "Настройка" в группе "Параметры шаблонов".

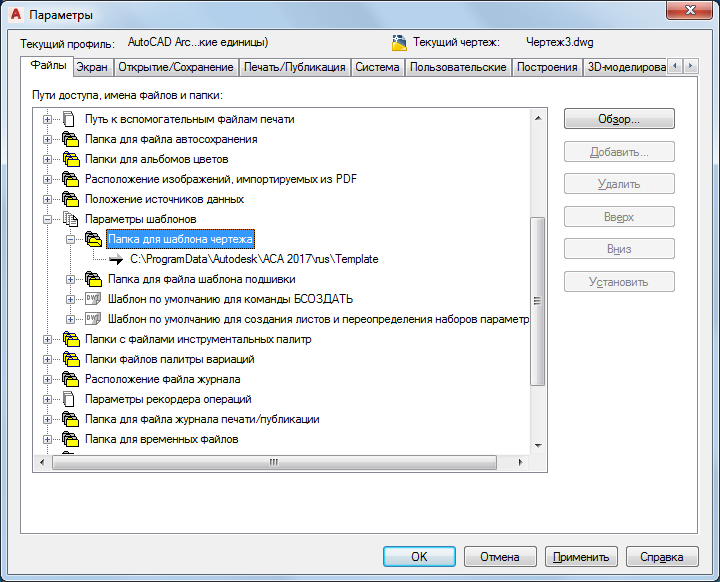

Задание папки для хранения файлов шаблонов в диалоговом окне "Настройка".
Элементы, которые должны входить в файл шаблона:
- Определения слоев: количество стандартных слоев должно быть сведено к минимуму. Большая часть слоев создается с помощью набора ключей слоев, загружаемого в чертеж. Необходимо вносить в шаблон стандартные слои только для тех иных объектов и параметров, которые должны содержаться в шаблоне до загрузки набора ключей слове или до создания объектов.
- Текстовые стили: определения текстовых стилей, которые будут использоваться для стандартных примечаний и размеров.
- Основные надписи, листы и наборы параметров листа: их следует создавать в шаблонах, предназначенных для использования в качестве шаблонов листов для печати. В шаблонах, предназначенных для подшивок, непременно следует хранить наборы параметров листа, которые будут служить параметрами листов при публикации подшивки.
- Многовидовые блоки: обычно их следует хранить в качестве элементов AD-библиотеки, однако если требуется использовать пользовательский блок марки сетки колонн вместо стандартной марки сетки, его следует сохранить в шаблоне. Прим.: Неверное масштабирование пользовательских блоков происходит при копировании присоединенных к ним объектов (таких как стандартные двери) и вставке их в чертеж, в котором заданы другие единицы.
- Определения классификаций: те определения классификаций, которые часто используются, лучше хранить в шаблоне чертежа, чтобы без труда получать к ним доступ при необходимости в классификации стиля или отдельного объекта.
Элементы, которые не должны входить в файл шаблона:
- Большинство стилей: их следует хранить в чертеже библиотеки стилей с соответствующим инструментом палитры, который позволит при необходимости быстро и с легкостью импортировать стили. Хранение стилей в библиотеке стилей и обеспечение к ним доступа с помощью инструментов воспрепятствует засорению базы данных чертежа неиспользуемыми стилями.
- Содержимое на символьной основе: Данные элементы обычно эффективнее хранить в AD-библиотеке или - в случае выносок и марок - в библиотечном чертеже. И в этом случае при необходимости инструменты палитр обеспечат к ним быстрый и легкий доступ.
- Размерные стили: AD-размеры и стандартные размерные стили AutoCAD, от которых зависит их отображение, нет необходимости хранить в шаблоне. Вместо этого их можно сохранять тем же образом, что и другое содержимое на основе стилей - в чертеже библиотеки стилей, и получать к ним доступ с помощью инструментов палитр.
- Стили ключей слоев и стандарты именования слоев: хотя их можно хранить в шаблоне, лучше их хранить в библиотечном чертеже и использовать диалоговое окно "Настройка чертежа" для гарантии того, что в новый чертеж и в любой чертеж, над которым уже велась работа, при их открытии импортируется самая последняя версия стилей ключей слоев. Таким образом гарантируется использование самой новой версии.

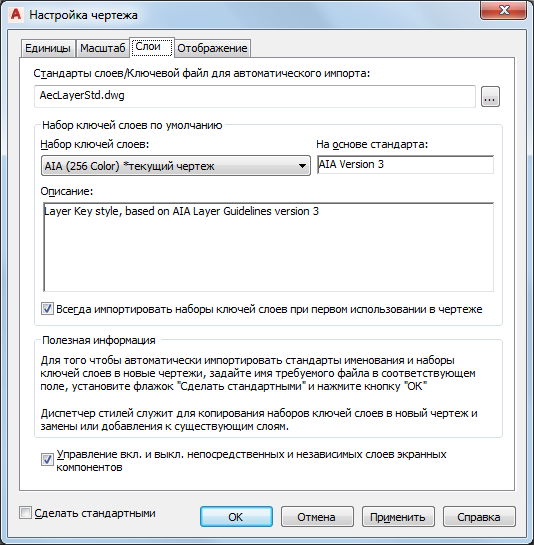

Параметры слоев в диалоговом окне "Настройка чертежа". Обратите внимание, что для стиля ключей слоев задан авто-импорт и что установлен флажок "Сделать стандартными". Такие настройки гарантируют, что даже при начале работы с чертежом без шаблона будет загружаться подходящий набор ключей слоев. Обратите внимание, что флажок опции "Всегда импортировать наборы ключей слоев при использовании в чертеже" также установлен. Этот параметр, основанный на чертеже, должен задаваться в шаблоне. Тем самым гарантируется использование самой последней версии стиля ключей слоев и в тех чертежах, работа над которыми уже ведется.
