Эта процедура используется, чтобы выбрать размерный стиль AutoCAD, лежащий в основе стиля AD-размеров и следующих настроек, которые влияют на внешний вид AD-размеров:
- расстояние между размерными цепями,
- длина выносных линий,
- слой размеров,
- отображение высоты проемов. Прим.: Режим отображения высоты проемов вступает в силу, только если выбрать размерные точки проемов в одну или несколько цепей размерного стиля.
- Выберите
.
- Разверните "Объекты документации" "Стили AD-размеров".
- Выберите стиль, который хотите отредактировать.
- Перейдите на вкладку "Графические свойства".
- Выберите экранное представление, в которое нужно внести изменения, и нажмите "Переопределение стиля".
- При необходимости нажмите
. - Перейдите на вкладку "Прочие".
- Чтобы изменить базовый размерный стиль AutoCAD для стиля AD-размеров, выберите размерный стиль AutoCAD.
- Для редактирования размерного стиля AutoCAD щелкните "Редактировать".
Чтобы вернуться на вкладку "Прочие" в диалоговом окне "Графические свойства", нажмите кнопку "Закрыть".
- Укажите расстояние между одноразмерными цепями AD-размеров.

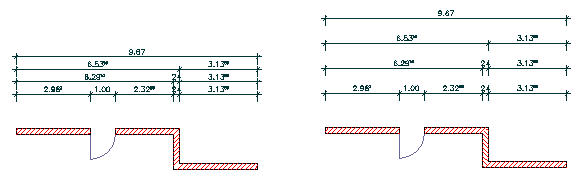

Различные расстояния между размерными цепями
- Укажите тип выносных линий: фиксированные или переменные.
Фиксированные выносные линии имеют одинаковую длину. Переменные выносные линии адаптируются к внешним контурам измеряемого объекта. По умолчанию в размерах AutoCAD используются переменные выносные линии.

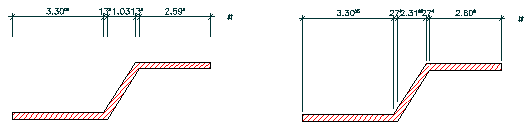

Фиксированные выносные линии (слева) и переменные выносные линии (справа)
- При выборе фиксированных выносных линий необходимо указать их длину.

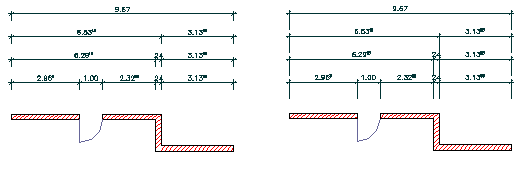

Различные длины выносных линий
- Укажите, должна ли отображаться высота проемов. Прим.: Этот размер проема используется при составлении рабочих планов в Европе, где требуется подробное описание замеров.
- Выберите "Слой", чтобы выбрать слой для размещения AD-размеров, и нажмите "ОК".
