Добавление горбыльков с узором "Солнце" к стилю окон

Эта процедура используется для добавления к стилю окон горбыльков "Солнце".

Горбыльки добавляются путем редактирования графических свойств стиля окон для такого экранного представления, как "Модель" или "Фасад", в котором требуется отобразить горбыльки. Можно добавить горбыльки для индивидуального отображения представлений. Также можно добавить горбыльки к одному экранному представлению и автоматически применить горбыльки ко всем экранным представлениям данного стиля окон. Блок горбыльков добавляется к стилю окон в экранных свойствах. Каждый блок горбыльков становится экранным компонентом стиля окон.

Образец "Солнце" можно добавить только к верхней части переплета окна. Узор "Солнце" можно применить только к окнам с верхней частью, имеющей форму круга, полукруга или четверти круга (сегмента).

Можно использовать узор "Солнце" для следующих типов окон: "Откидное", "Нижнее подвесное", "С одной фрамугой", "Среднее подвесное с вертикальной осью", "Среднее подвесное с горизонтальной осью", "Подъемное двустворчатое", "Раздвижное", "Подъемное", "Распашное одностворчатое" и "Витражное" (глухое).

Задание горбыльков с узором "Солнце"

1. Выберите вкладку "Управление"панель "Стиль и отображение""Диспетчер стилей".
2. Разверните узлы "Архитектура" и "Стили окон".
3. Выберите стиль, который требуется отредактировать.
4. Перейдите на вкладку "Графические свойства".
5. Выберите экранное представление, в которое нужно внести изменения, и нажмите "Переопределение стиля".
6. При необходимости нажмите .
7. Выберите вкладку "Горбыльки".
8. Нажмите "Добавить".
9. Введите имя блока горбыльков.
10. В разделе "Оконное стекло" выберите "Сверху".
    Прим.: Образец "Солнце" доступен только тогда, когда в разделе "Оконное стекло" выбран параметр "Сверху".
11. Введите значение ширины всех горбыльков.
12. Введите значение глубины всех горбыльков.
13. Отредактируйте пересечения горбыльков.

    Если требуется...	то...
    преобразовать пересечения горбыльков в углы,	в поле "Горбыльки" укажите "Удалить соединения".
    преобразовать все горбыльки в единый корпусной элемент без соединений,	под заголовком "Горбыльки" укажите "Преобразовать в корпусной элемент".

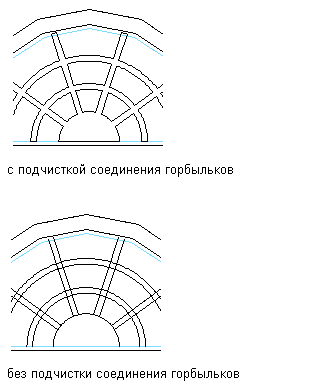

    Назначение удаления соединений горбыльков "Солнце"

14. В разделе "Стекла" для параметра "Образец" укажите "Солнце".
15. Введите значение в поле "Стекла по высоте", чтобы задать количество рядов стекол в вертикальном направлении.
16. Введите значение в поле "Стекла по ширине", чтобы задать количество рядов стекол в радиальном направлении.
17. Введите значение для параметра "Перемычки", чтобы задать количество радиальных перемычек горбыльков.

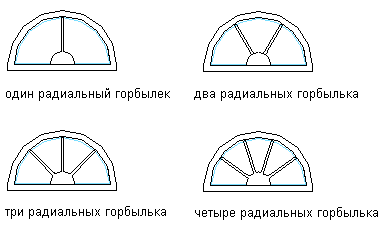

    Указание количества перемычек для горбыльков "Солнце".

18. В разделе "Стиль центральной части" укажите "Закрытый", если центральная панель отсутствует, или "Открытый", если она присутствует.

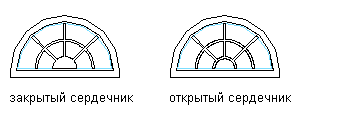

    Задание открытого и закрытого центра для горбыльков с узором "Солнце"

19. Введите значение параметра "Радиус", чтобы определить радиус центрального элемента.

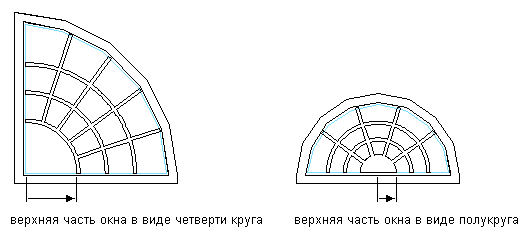

    Назначение радиуса центрального элемента горбыльков "Солнце"

20. Нажмите "ОК".
21. Добавьте дополнительные горбыльки.

    Если требуется добавить горбыльки к...	то...
    другому переплету окна в стиле окон,	повторите описанную процедуру, начиная с пункта 8.
    другому экранному представлению,	нажмите "ОК" и повторите эту процедуру с пункта 5.
    всем экранным представлениям выбранного стиля окон,	выберите опцию "Применять автоматически для других экранных представлений и переопределений объектов".

22. Три раза нажмите "ОК".

После добавления блока горбыльков к стилю окон можно назначить материал, например дерево, и определить для горбыльков такие графические свойства, как цвет и тип линий.
