Любой компонент содержимого на основании символов, за исключением разного типа выносок и заголовков, должен создаваться с помощью Мастера библиотечных элементов, так что доступ к нему может быть получен или с вкладки "AD-библиотека" модуля Design Center, или с помощью инструмента палитры.
Прим.: Неверное масштабирование пользовательских блоков происходит при копировании присоединенных к ним объектов (таких как стандартные двери) и вставке их в чертеж, в котором заданы другие единицы.
Наилучшие практические приемы при работе с AD-библиотекой:

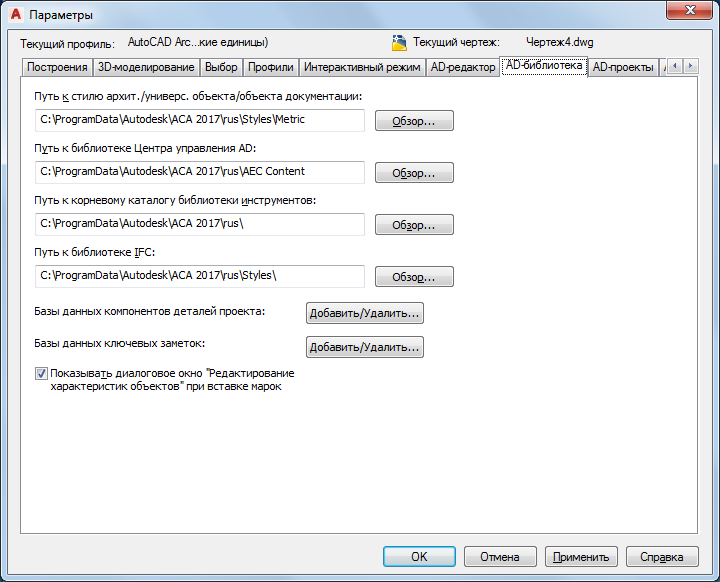

- Пользовательские файлы AD-библиотеки не следует хранить в стандартных папках "Imperial" и "Metric". Путь к файлам AD-библиотеки задается на вкладке "AD-библиотека" диалогового окна "НАСТРОЙКА". Папка, определенная как папка AD-библиотеки модуля Design Center, можно иметь любое число вложенных папок. Доступ к ним будет обеспечиваться с вкладки "AD-библиотека" модуля Design Center, а работа с ними не будет отличаться от принятой для библиотечных компонентов другого типа.

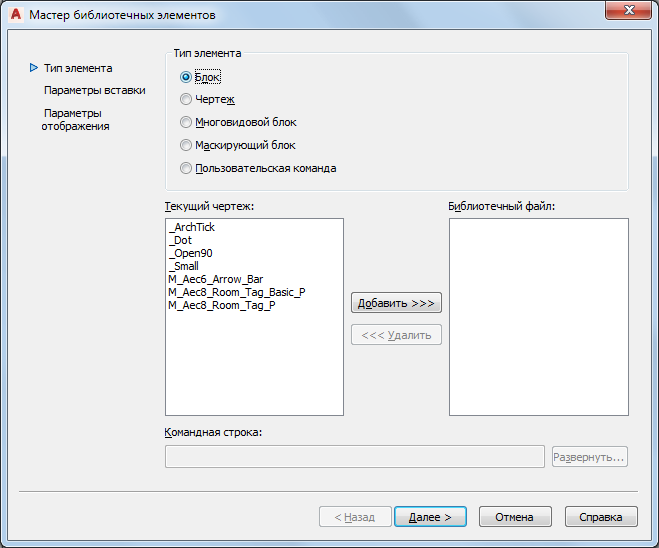

- При наличии 2D и 3D блоков AutoCAD можно преобразовать их непосредственно в компоненты AD-библиотеки, используя Мастер библиотечных элементов и выбрав "Блок" в качестве типа элемента.
- Создавая компонент AD-библиотеки, не стоит забывать, что в результате получается новый файл чертежа, который берет свое содержимое и другие параметры из того чертежа, из которого вызван Мастер библиотечных элементов. Поэтому до запуска Мастера необходимо выполнить следующее:

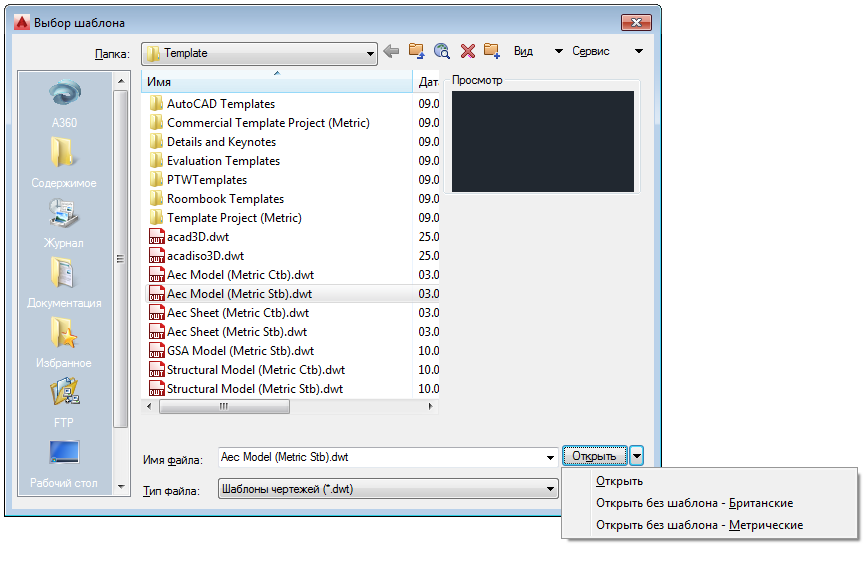

- Начать работу в новом чертеже. Вместо обращения к команде БСОЗДАТЬ, загружающей шаблон, воспользоваться командой НОВЫЙ и выбрать из раскрывающегося списка "Открытие файла" "Открыть без шаблона - Британские".
Внимание: Удостовериться в том, что в параметрах настройки чертежа задана автоматическая загрузка стиля ключей слоев в любой новый чертеж. Это очень важно для связи библиотечного компонента с ключами слоев. - Установить белый цвет для фона окна чертежа. Полученный файл компонента будет иметь связанный с ним значок. Цвет фона значка будет совпадать с цветом фона окна чертежа AutoCAD.
- Удостовериться в том, что все требующиеся для библиотечного компонента элементы присутствуют в текущем чертеже. В случае многовидового блока, который может быть описан в другом чертеже, при простом копировании такого блока в текущий чертеж все необходимые отображаемые блоки будут импортированы вместе с ним.
- Создать графическое изображение для значка файла компонента в модуле Design Center. Внимание: Не забывайте, что значок Центра управления - всего лишь миниатюра. Графика должна быть простой. По умолчанию значок модуля Design Center создается на основе всей геометрии, которая имеется в окне чертежа в момент сохранения файла компонента.
- Начать работу в новом чертеже. Вместо обращения к команде БСОЗДАТЬ, загружающей шаблон, воспользоваться командой НОВЫЙ и выбрать из раскрывающегося списка "Открытие файла" "Открыть без шаблона - Британские".
- Следует всегда связывать ключ слоя с файлом AD-библиотеки.
- Необходимо всегда сопровождать файл AD-библиотеки описанием.
- При сохранении файла библиотечного компонента следует убедиться, что он будет сохранен в папке AD-библиотеки, указанной в диалоговом окне "НАСТРОЙКА". По умолчанию это не происходит. Следует нажать кнопку "Обзор" рядом с полем имени файла в Мастере библиотечных элементов, чтобы гарантировать сохранение файла в нужной папке.
- Большая часть файлов компонентов, описывающих архитектурную геометрию, должна состоять из блоков, многовидовых блоков и маскирующих блоков.

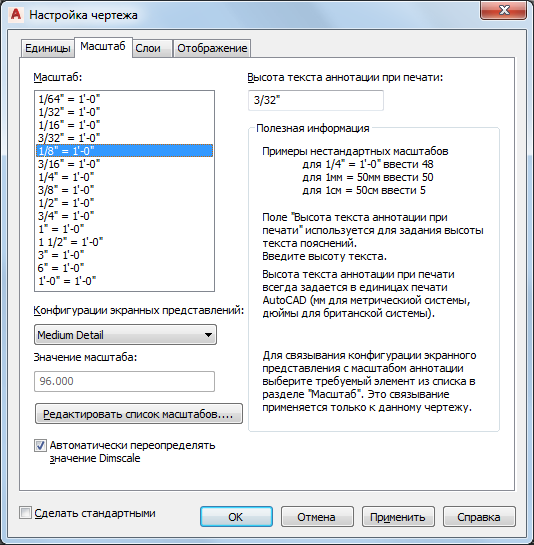

- К файлам компонентов документации, вне зависимости от того, основаны ли они на блоках или на многовидовых блоках, предъявляется дополнительное требование: их следует вставлять с масштабом, соотнесенным с предполагаемым масштабом печати, учитывая значение параметра "Размер текста пояснений при печати" в диалоговом окне параметров чертежа. В качестве базового значения можно использовать одну единицу AutoCAD (дюйм или миллиметр, в зависимости от того, какие единицы измерения используются - британские или метрические). Любой элемент в файле содержимого, имеющий размер в одну единицу, будет соответствовать размеру текста пояснений при печати с масштабом, заданным в момент вставки. Размер элементов, которые не предполагается печатать с высотой текста пояснений при печати, может определяться пропорционально.
