Можно настроить проект таким образом, чтобы параметры слоев вида листа обновлялись по значениям параметров слоев в пространстве модели чертежа "Вид".
Синхронизированные параметры слоев включают в себя:
- конфигурации слоев (вкл/откл, размороженный/замороженный);
- свойства слоев (слой, цвет, тип линий, стиль печати) для слоев, определяемых внутри чертежа вида;
- слои во внешних ссылках, присоединенные к чертежу вида вместе с конструкциями и элементами.

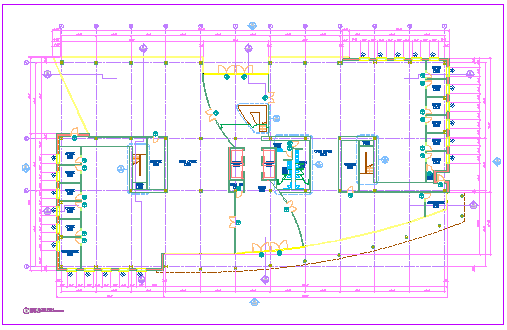

Чертеж "Вид" со ссылками на зависимые изменения слоев

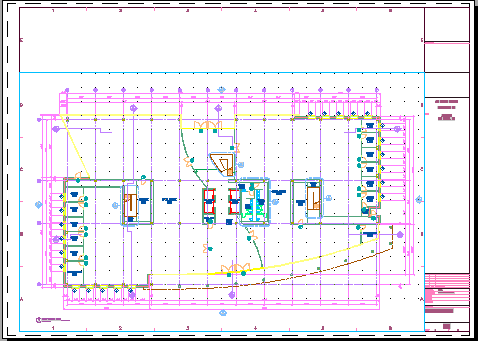

Вид листа с параметрами слоев из вида
Прежде чем использовать настройки слоя чертежа "Вид" в виде листа, необходимо выполнить следующие условия:
- В диалоговом окне "Свойства проекта" должен быть установлен флажок для синхронизации слоев "Вид чертежа" со слоями "Вид листа".
- Как для чертежа вида, так и для чертежа с листами переменная VISRETAIN должна иметь значение 1.
- Переменная VPLAYEROVERRIDESMODE для сеанса AutoCAD должна иметь значение 1.
- Проект, в котором постоянно находятся чертеж "Вид" и чертеж листа, должен быть текущим активным проектом. Если открыть вне Диспетчера структуры проекта чертеж листа, проект которого не является текущим, синхронизация выполняться не будет. Параметры слоя из последней успешной синхронизации остаются действительными.
- Синхронизация слоев имеет место, только если чертеж вида и чертеж листа располагаются внутри контекста проекта. Если или чертеж вида, или чертеж листа были отсоединены от проекта, стандартный для AutoCAD режим работы VISRETAIN регулирует, как определяются параметры слоя, на который существует внешняя ссылка. Если оба файла снова регистрируются в проекте, можно снова синхронизировать слои вида и листа.
- Если проект был настроен на синхронизацию слоев чертежа вида со слоями вида листа после создания видов листа, следует закрыть и повторно открыть существующие виды листа или перезагрузить их внешние ссылки для выполнения синхронизации.
- Если существующий проект из предыдущей версии программы настраивается для синхронизации слоев чертежа вида со слоями вида листа, может потребоваться связать виды листа с чертежом вида вручную. Если виды листа должны быть связаны, в Диспетчере чертежей будет отображаться значок предупреждения (
). В этом случае свяжите вид листа с видом чертежа.
Синхронизация слоев чертежа вида со слоями вида листа происходит в следующих случаях:
- Загрузка или перегрузка внешних ссылок
- Фоновая печать и публикация листа
Если проект настроен на синхронизацию слоев чертежа вида со слоями вида листа, его режим работы будет отличаться от режима работы стандартного AutoCAD следующим:
- Если слой выключен или заморожен в пространстве модели чертежа вида, то он будет заморожен в синхронизированных видах листа.
- Вывод на печать или публикацию будет включать синхронизированные виды листа кроме тех случаев, когда осуществляется печать переднего плана активного листа; в этом случае будут использоваться текущие параметры отображения в виде листа. Во всех остальных случаях вывод может отображать обновленные, синхронизированные параметры слоев, даже если открытый вид листа остается не синхронизированным.
- Синхронизация параметров слоев никогда не выполняется во время пересылки листа по электронной почте.
При копировании или вырезании и вставке вида листа новые копии не будут связаны с первоначальным, исходным видом. Для создания нескольких видов листа на основе вида пространства модели снова перетащите вид пространства модели на лист. При этом создается новый вид листа с тем же самым содержимым вида пространства модели.
При перетаскивании на лист чертежа вида с несколькими видами пространства модели синхронизация слоев вида листа с чертежом вида выполняется после создания всех видов листа.
Когда проект настроен на синхронизацию слоев чертежа вида со слоями вида листа, любые снимки конфигурации слоев AutoCAD, которые прикреплены к видам пространства модели, будут игнорироваться. Если проект не настроен на синхронизацию слоев чертежа вида со слоями вида листа, то настройки снимка конфигурации слоев будут сохранены. Однако любой слой, который не существовал в момент создания снимка конфигурации слоев AutoCAD, будет заморожен на виде листа независимо от того, заморожен или разморожен он на чертеже вида. Новый слой будет также включен в список в Диспетчере слоев как несогласованный слой.
Конфигурация экранного представления в видах листа
Если проект настроен на синхронизацию слоев чертежа вида со слоями вида листа, изменения в конфигурации экранного представления чертежа вида не будут обновляться на виде листа. Конфигурация экранного представления, первоначально используемая на виде листа, будет той же самой, которая была активна при первом случае вставки по ссылке чертежа вида или вида пространства модели на чертеж с листами, если не были введены изменения в виде листа. Обновление конфигурации экранного представления чертежа вида на виде листа выполняется одним из следующих способов:
- Отредактируйте вид листа, для чего дважды щелкните на нем и измените конфигурацию экранного представления на виде листа.
- Создайте новый чертеж листа и вставьте в него с помощью ссылки чертеж листа, содержащего требуемую конфигурацию экранного представления.
Переопределение слоя видового экрана в видах листа
Виды листа, созданные в AutoCAD Architecture допускают переопределение слоев на видовых экранах пространства листа. Если проект настроен на синхронизацию слоев чертежа вида со слоями вида листа, любые переопределения видового экрана в виде листа будут перезаписаны при повторной загрузке внешних ссылок чертежа вида на вид листа. В противном случае конкретные переопределения вида листа рассматриваются как обычные переопределения слоев видового экрана. В этом случае зависимые от внешних ссылок изменения слоя из вида будут помечены как переопределения видового экрана в листе.
