Копирование составляющих масштабов аннотаций из одного AD-объекта в другой AD-объект

Масштабы аннотаций из аннотативных многовидовых блоков и AD-размеры можно скопировать в качестве исходных AD-объектов в другие AD-объекты. Необходимое предварительное условие состоит в том, что чертёж должен содержать аннотативный AD-объект, который участвует по крайней мере в 2 масштабах аннотаций. Например, можно скопировать масштабы аннотаций из марки одной двери для другой двери.

1. Добавьте в чертёж 2 двери.
2. Добавьте марку к первой двери.

   Это — исходный объект.

3. Выберите марку двери и нажмите Вкладка "Аннотации" панель "Масштабирование аннотаций" "Добавить/Удалить масштабы" .


   Можно также указать новый масштаб текущей аннотации, выбрав его из всплывающего меню "Масштаб аннотации".

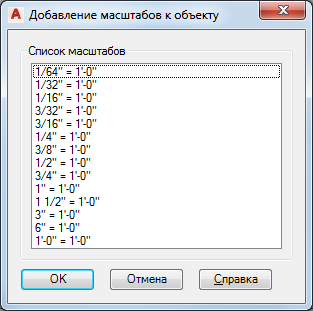

4. В диалоговом окне "Масштаб аннотационного объекта" нажмите "Добавить".


5. Выберите дополнительные масштабы, чтобы добавить в исходный объект, и нажмите "OK".
6. Проверьте новые масштабы, добавленные в исходный объект, в диалоговом окне "Масштаб аннотаций объекта" и нажмите кнопку "OK".
7. Выберите марку двери, щелкните правой кнопкой мыши и выберите в контекстном меню команду "Добавить выбранное".
8. Выберите вторую дверь.
9. Добавьте в чертёж марку новой двери.
10. Выберите новую марку двери и нажмите Вкладка "Аннотации" панель "Масштабирование аннотаций" "Добавить/Удалить масштабы" .
11. Проверьте в диалоговом окне "Масштаб аннотаций объекта", что марка новой двери имеет такие же назначенные масштабы, как и марка исходной двери.
