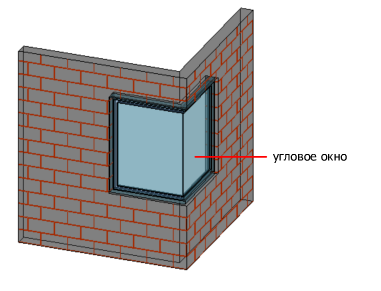

Угловое окно образуется при соединении одной стены с другой после вставки в соответствующее угловое соединение. Соответствующее угловое соединение имеет следующие характеристики:
- L-образное соединения стен;
- Соединения стен, образованные только линейными стенами
- Правильно подчищенное соединение стен
Базовые линии обеих стен соприкасаются. Если базовые линии не соприкасаются, оно находится внутри радиуса подчистки любого из сегментов стены.

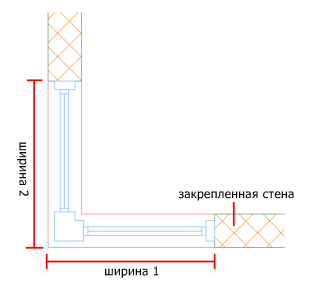

Угловое окно имеет два значения ширины проема.
- Ширина 1: ширина проема первой стены, указанной при вставке углового окна. Ширина 1 также прикрепляется к первой указанной стене.
- Ширина 2: ширина проема второй стены, указанной при вставке углового окна.
Создайте угловое окно, которое поддерживает и использование угловых оконных коробок и структурное остекление. Создания углового окна со структурным остеклением
В результате вставки углового окна происходит следующее.
- Окно автоматически подчищается с соответствующим соединением стен.
- Створки окна открываются перпендикулярно относительно каждой стены. Внутренний угол углового окна автоматически корректируется с учетом угла стены.
- При изменении угла L-образного углового соединения стен автоматически корректируется угол для углового окна. Значения ширины проема для углового окна не изменяются. Изменяется только угол углового окна в соответствии с углом между стенами.
- При удалении любой стены из L-образного углового соединения стен автоматически удаляется угловое окно.
Редактирование углового окна с помощью ручек
- Размер углового окна можно изменить с помощью ручек, палитры свойств или динамического ввода.
- Используйте ручки ширины или динамический ввод, чтобы изменить размер углового окна на виде в плане и других видах.
- Используйте ручку местоположения, чтобы переместить угловое окно внутри стены для смещения от стены, или переместить его по вертикали.
- Используйте ручку отражения, чтобы отразить угловое окно. Значения ширины 1 и ширины 2 также отражаются.
- Используйте ручку поворота для изменения направления открывания створок окна.
Изменение стиля углового окна
Угловое окно имеет почти такие же свойства и стили, что и обычное. Изменения свойств объекта углового окна
Нанесение размеров углового окна
Угловые окна поддерживают и размеры AutoCAD и AD-размеры.
При использовании AD-размеров действуют приведенные ниже правила.
- Угловое окно размещается на двух стенах. При использовании AD-размеров направление, указываемое для вставки размера, определяет сторону створки углового окна.
- Сторона размера углового окна определяется стеной, выбранной для нанесения размеров.
- Внешний край угловой оконной коробки используется для нанесения размеров, когда угловая коробка находится в одном наборе объектов и расположена у кромки контура.
