Эта процедура используется для определения профиля пользовательской формы окон. Можно создавать окна собственной формы и использовать их в стилях окон.
Профиль образуется из двух концентрических замкнутых полилиний. Внешняя полилиния, или очертание, становится формой, а внутренняя полилиния создает полость для внутренней формы рамы окна. Можно создать несколько полостей, добавив большее количество внутренних полилиний. Внутренняя полилиния должна находиться полностью внутри той полилинии, которая определяет внешнюю форму рамы окна. Полилинии пропорциональны по размеру и форме друг другу, а также окнам, создаваемым на основании стиля окон.
Построение таких полилиний может выполняться в любом месте чертежа и в любом масштабе по отношению к окончательному размеру оконной рамы. Одним из методов соотнесения размеров полилиний с окном является прочерчивание их с привязкой к имеющемуся окну и последующее смещение завершенных полилиний в сторону.

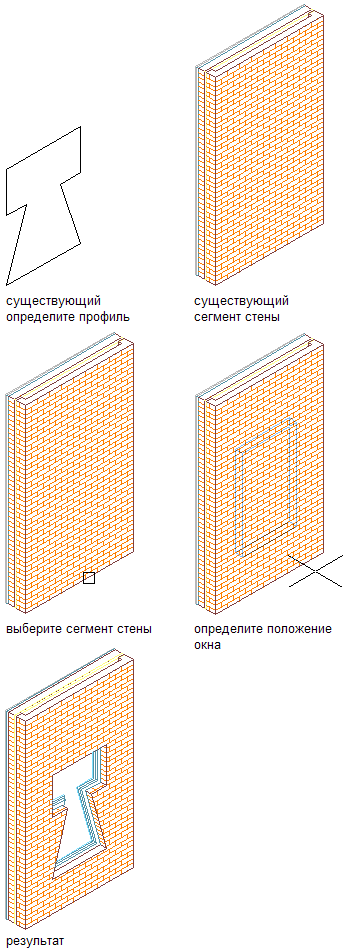

Добавление к стене окна, основанного на профиле
- Нарисуйте концентрические, замкнутые полилинии, определяющие наружную и внутреннюю линии оконной рамы.
- Выберите внешнюю полилинию, нажмите правую кнопку и выберите "преобразовать в", "Определение профиля".
- Введите a (добавить очертание).
- Выберите внутреннюю полилинию.
- Обозначьте точку вставки профиля.
Точка вставки обычно находится в левом нижнем углу.
- Введите имя для данного профиля и нажмите "OK".
