Справочник по свойствам двери

Для двери можно настроить следующие свойства. Обратите внимание, что некоторые свойства можно настроить только при добавлении двери или для инструментов двери.

Свойство	Особое условие	Описание	Как настроить
Общая категория
Описание		Пользовательское описание двери. Прим.: Можно добавить описание к объекту двери или инструменту двери.	Щелкните значок описания и введите текст описания.
Ключ слоя/Переопределения слоев	Только инструменты двери	Если нет необходимости применять назначение слоя двери, заданное в стиле ключей слоев чертежа, можно задать ключ слоя и переопределения ключей слоев для инструмента двери.	Щелкните значок "Ключ слоя" или "Переопределение слоя" и выберите ключ слоя или переопределение слоя. Переопределения слоев теперь возможны для всех стилей ключей слоев.
Слой	Только объект двери/не во время вставки двери	При вставке двери назначение слоя определяется или стилем ключей слоев, применяемым в данном чертеже, или ключом слоя и переопределениями слоя в инструменте двери. Можно изменить слой позднее при помощи меню "Свойства слоя".	Выберите слой в раскрывающемся списке.
Стиль		Задает стиль двери. По умолчанию принимается стиль, заданный в инструменте двери.	Выберите стиль в раскрывающемся списке.
Расположение стилей	Только инструменты двери	Выберите файл чертежа, содержащий стиль, используемый для этого инструмента двери.	В раскрывающемся списке выберите файл или щелкните "Обзор", чтобы найти файл, содержащий стиль, необходимый для данного инструмента.
Границы пространств		Определяется, возможно ли использование данной двери в качестве границы при создании ассоциативных пространств. Этот параметр относится только к одиночным дверям. Прим.: Если дверь, окно или проем закреплены в стене, для проема также используется значение параметра "Границы пространств", установленное для стены.	Выберите настройку в раскрывающемся списке. Параметры По стилю (задан по умолчанию): применяются параметры границ пространств, определенные стилем двери. Да: эту дверь можно использовать в качестве ограничивающего объекта для пространств с ассоциативными связями. Нет: эту дверь нельзя использовать в качестве ограничивающего объекта для пространств с ассоциативными связями.
Категория размеров
Стандартные размеры		В стиле дверей можно определить количество стандартных размеров. При добавлении двери можно выбрать один из стандартных размеров.	Выберите стандартный размер в раскрывающемся списке.

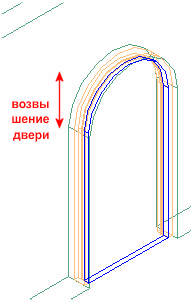

Возвышение	применяется только для готической, арочной и пятиугольной форм дверей	Задается высота верхней точки двери. Иллюстрация	Введите значение для параметра "Возвышение" или щелкните , чтобы указать точки на экране и задать параметр "Возвышение".

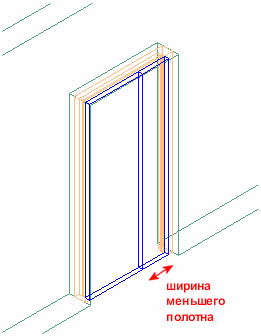

Толщина полотна	Только для типов "Двупольная с полотнами разной ширины","Двупольная с качающимися полотнами разной ширины" и "Двупольная на два выхода с полотнами разной ширины"	Определяет толщину дверной панели для двери типа "Двупольная с полотнами разной ширины" Иллюстрация	Введите значение для параметра "Толщина полотна" или щелкните , чтобы указать точки на экране и задать параметры полотна.
Толщина//Высота		Если для стиля дверей не определены стандартные размеры или нет необходимости использовать другой размер, можно изменять толщину и высоту двери.

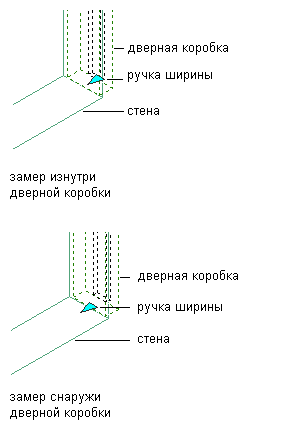

Измерение до...		Определяется, измерена ли толщина и высота двери до внутренней или до наружной стороны дверной коробки. Размер двери, измеренный до наружной стороны коробки, меньше на величину, отведенную на коробку. Иллюстрация	В раскрывающемся списке выберите "Внутренняя сторона коробки" или "Наружная сторона коробки".

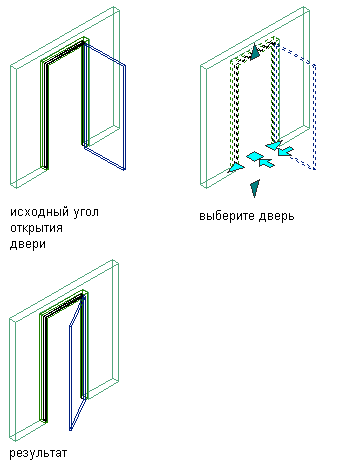

Угол размаха		Позволяет определить, с каким углом размаха будет отображена дверь. Угол размаха и графические свойства Угол размаха также будет определен в графических свойствах стиля дверей. Настройки свойств переопределения стиля. Иллюстрация	Введите значение.
Категория местоположения
Расположение вдоль стены	Только при добавлении двери/стен, прикрепленных якорем	Задается точка вставки двери относительно стены или дверной/оконной сборки. Возможны следующие варианты: "Без зависимостей": можно разместить дверь в любом месте стены. Прим.: Это возможно только при отключенном параметре привязки, в противном случае дверь будет связана с точками стены. "Смещение/Центр": позволяет разместить дверь в центре стены или с заданным смещением от конца стены.	В раскрывающемся списке выберите "Без зависимостей" или "Смещение/Центр".
Автоматическое смещение	Только при добавлении двери, прикрепленной якорем	Если для параметра "Расположение вдоль стены" выбрано значение "Смещение/Центр", то при вставке задается смещение относительно конца стены.	Введите значение для параметра "Автоматическое смещение" или щелкните , чтобы указать точки на экране и задать смещение.
Вертикальная привязка	только для дверей, прикрепленных якорем	Позволяет определить, следует ли измерять высоту двери до порога или до верхней точки двери.	В раскрывающемся списке выберите "Порог" или "Верхняя точка".
Высота верхней точки/Высота порога	только для дверей, прикрепленных якорем	В зависимости от выбора вертикальной привязки можно изменять высоту верхней точки или высоту порога двери. Например, если требуется создать порог на определенном уровне, необходимо выбрать "Порог" для параметра "Вертикальная привязка", а затем ввести отметку уровня порога в списке "Высота порога".	Введите значение для параметра "Высота верхней точки" или "Высота порога" или щелкните , чтобы указать точки на экране и задать высоту.
Закрепление якорем	только для дверей, прикрепленных якорем/не действует для инструментов двери	При помощи электронной таблицы якорей можно изменять положение и поворот двери относительно стены, к которой она прикреплена якорем.	Щелкните в электронной таблице якорей и введите требуемые значения.
Дополнительная информация	только для независимых дверей/не действует для инструментов двери	При помощи окна дополнительных сведений можно изменять положение независимой двери относительно мировой (МСК) или пользовательской (ПСК) системы координат.	Щелкните в окне дополнительных сведений и введите соответствующие значения.
Категория торцов
Торец проема	только для дверей, прикрепленных якорем/не действует для инструментов двери	Позволяет определить стиль торцов для двери в месте ее прикрепления к стене.	Выберите стиль торцов в раскрывающемся списке. Если будет выбран параметр "По стилю стен", будут применены торцы стен.
