МАССИВПРЯМОУГ (команда)

Распределение копий объектов в любой комбинации строк, столбцов и уровней.

найти

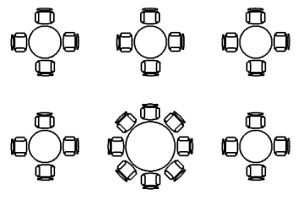

Прямоугольный 2D-массив с заменой одного элемента

Прямоугольный 3D-массив с тремя уровнями

Эта команда равнозначна параметру "Прямоугольный" в команде МАССИВ. Системная переменная DELOBJ определяет, удаляются или сохраняются исходные объекты после создания массива.

Прим.: 3D-объекты, показанные в примере, не могут быть созданы в AutoCAD LT.

Отображаются следующие запросы.

Выберите объекты

Выбор объектов для использования в массиве.

Ассоциативная

Определяет, являются ли объекты ассоциативными или независимыми.

Да: Содержит элементы массива в одном объекте массива, аналогичном блоку. С помощью ассоциативного массива можно легко распространить изменения в массив путем редактирования свойств и исходных объектов.
Нет: Создание элементов массива в качестве независимых объектов. Изменение одного элемента не влияет на остальные.

Базовая точка

Определяет расположение базовой точки массива и ручки базовой точки.

Базовая точка: Указывает базовую точку для размещения элементов в массиве.
Ключевая точка: Указывает для ассоциативных массивов допустимую зависимость (или ключевая точка) на исходных объектах для выравнивания по траектории. При редактировании исходных объектов или траектории полученного массива базовая точка совпадает с ключевой точкой исходного объекта.

Число

Указывает количество строк и столбцов и обеспечивает динамический просмотр результатов по мере перемещения курсора (более быстрая альтернатива параметрам "Строки" и "Столбцы").

Выражение: Вычисляет производное значение с помощью математической формулы или уравнения.

Интервал

Указывает интервал между строками и столбцами и обеспечивает динамический просмотр результатов по мере перемещения курсора.

Расстояние между строками: Задает расстояния между строками, измеряемое от соответствующих местоположений на каждом объекте.
Расстояние между столбцами: Задает расстояние между столбцами, измеряемое от соответствующих местоположений на каждом объекте.
Размер ячейки: Определяет расстояние между строками и столбцами одновременно путем задания каждого угла прямоугольной области, что эквивалентно установке интервала.

Столбцы

Редактирует количество столбцов и интервал между ними.

Количество столбцов: Задает количество столбцов в массиве.
Расстояние между столбцами: Задает расстояние между столбцами, измеряемое от соответствующих местоположений на каждом объекте.
Всего: Задает общее расстояние между начальным и конечным столбцом, измеряемое от соответствующих местоположений на начальном и конечном объекте.

Ряды

Указание числа строк в массиве, расстояния между ними и приращение уровня между строками.

Количество строк: Задает количество строк в массиве.
Расстояние между строками: Задает расстояние между строками, измеряемое от соответствующих местоположений на каждом объекте.
Всего: Указание общего расстояния между начальной и конечной строкой, измеряемого от соответствующих местоположений на начальном и конечном объекте.
Приращение уровня: Задание повышения или понижения уровня для каждой последующей строки.
Выражение: Вычисляет производное значение с помощью математической формулы или уравнения.

Уровни

Указывает количество уровней и интервал между ними для 3D массивов.

Количество уровней: Указание числа уровней в массиве.
Расстояние между уровнями: Задает разность значений координаты Z между эквивалентными местоположениями на каждом объекте.
Всего: Определяет общую разность значений координаты Z между эквивалентными местоположениями на объектах в первом и последнем уровне.
Выражение: Вычисляет производное значение с помощью математической формулы или уравнения.

Выход

Завершение команды.
