Ссылка на существующую цепь

Для вставки и аннотирования цепи на основе существующей цепи служит конструктор цепей.

После вставки новой цепи можно создать ссылку на существующую цепь, выбранную в списке цепей для активного проекта. Для новой цепи по умолчанию будут использоваться компоненты, значения, описания и назначения позиционных обозначений выбранной цепи. Если установлен флажок "Переназначить позиционные обозначения для новых компонентов", выполняется повторное вычисление позиционных обозначений.

В этом упражнении вставим 3-фазную цепь управления двигателем, которая ссылается на вставленную ранее однолинейную цепь управления двигателем.

1. Создайте новый пустой чертеж и сохраните его как Three-Line.dwg.
2. В диалоговом окне "Диспетчер проектов" щелкните правой кнопкой мыши на имени проекта и выберите в контекстном меню "Добавить активный чертеж".
3. Нажмите "Да" для применения к параметрам чертежа значений проекта по умолчанию.
4. Щелкните вкладку "Схема"панель "Вставить провода/номера проводов"раскрывающийся список "Вставить многозвенную цепь""Вставить многозвенную цепь". найти
5. Вставьте 3-фазную многозвенную цепь.
6. Щелкните вкладку "Схема"панель "Вставить компоненты"раскрывающийся список "Конструктор цепей""Конструктор цепей". найти

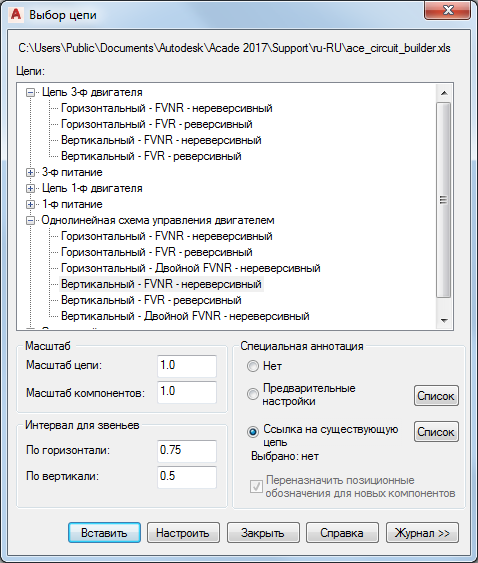

7. Отображается диалоговое окно "Выбор цепи".
8. Выберите "Цепь 3-ф двигателя: Горизонтальный — FVNR — нереверсивный".
9. Установите флажок "Ссылка на существующую цепь".
10. Нажмите кнопку "Список".

    Открывается диалоговое окно "Существующие цепи".

11. Выберите однолинейную цепь управления двигателем, вставленную в чертеж One-Line.dwg, MOT1.
12. Нажмите кнопку "ОК".
13. Снимите флажок "Переназначить позиционные обозначения для новых компонентов".


    При этом конструктор цепей будет использовать позиционные обозначения из однолинейной цепи для компонентов с соответствующими значениями кодов блоков обозначений.

14. Нажмите "Настроить".
15. Укажите точку вставки на шине для новой цепи.
16. Убедитесь, что выбраны те же элементы цепи, что и в ссылочной однолинейной цепи управления двигателем. Используемые по умолчанию параметры определяются параметрами ссылочной цепи.

    Элементы цепи	Выберите
    Графический образ двигателя	Двигатель: 3-ф двигатель Соединение проводов заземления/PE: Нет
    Разъединительные устройства	Сетевой выключатель: Разъединитель и предохранители Включить ЗАМЫКАЮЩИЙ КОНТАКТ вспомогательный контакт: Нет.
    Трансформатор цепи управления и цепь — нереверсивный	Включить цепь управления: Нет
    Поправка коэффициента мощности	Включить конденсатор поправки коэффициента мощности: Нет
    Перегрузка	Перегрузочные элементы: Нет Включить ЗАМЫКАЮЩИЙ КОНТАКТ вспомогательный контакт: Нет.
    Выводы клемм двигателя	Клеммы для подключения двигателя: Нет
    Обозначение кабеля	Кабель: Да
    Аварийный разъединитель по нагрузке	Аварийный разъединитель: Нет Включить ЗАМЫКАЮЩИЙ КОНТАКТ вспомогательный контакт: Нет.

17. Щелкните для вставки всех элементов цепи.
18. Нажмите кнопку "Готово".

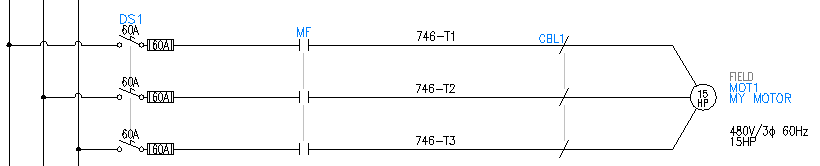

К вставленной цепи применяются значения компонентов из однолинейной цепи. Графическому образу двигателя присваивается такое же значение по каталогу и номинальная мощность в лошадиных силах. Для главного разъединителя задаются такие же номинальные значения для переключателя и предохранителей. Графическому образу двигателя присваиваются значения, измененные в однолинейной цепи после ее вставки.
