Изменение последовательностей для многозвенных цепей

Редактирование номера ссылки на первое звено для изменения последовательности многозвенной цепи.

На чертежах AutoCAD Electrical можно без труда изменять нумерацию и назначение позиционных обозначений при минимальном числе выполняемых вручную операций очистки. Можно изменить последовательности номеров линейных ссылок, позиционных обозначений компонентов и номеров проводов. Это удобно, если чертеж скопирован из предыдущего проекта и номера линейных ссылок, как и формат позиционных обозначений на чертеже, не соответствуют требованиям проекта.

Изменение последовательности номеров линейных ссылок многозвенной цепи

1. Щелкните вкладку "Схема"панель "Редактировать провода/номера проводов"раскрывающийся список "Изменить многозвенную цепь""Корректировать многозвенную цепь". найти

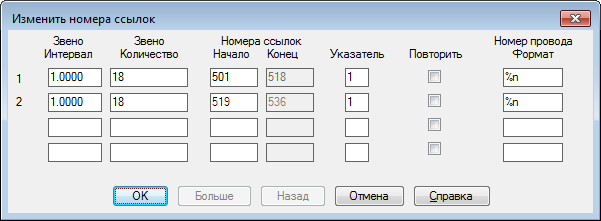

   В диалоговом окне "Изменить номера линейных ссылок" отображается список многозвенных цепей на чертеже.


2. Измените начальные номера линейных ссылок для каждой многозвенной цепи. Измените первую многозвенную цепь на "101" (столбец 1, линия 01) и вторую многозвенную цепь на "201" (столбец 2, линия 01).
3. Нажмите кнопку "ОК".

   Номера ссылок обновляются в каждой многозвенной цепи.
