Добавление геометрии

Инструмент "Добавить геометрию" в AutoCAD Electrical позволяет добавить графику в определение блока, содержащего ранее добавленные атрибуты.

Результаты добавления геометрии

• Первыми определяются и выбираются атрибуты TAG1, TAG2, PLC TAG и TAGSTRIP.
• Определение блока автоматически изменяется.
• Изменение цвета геометрии в соответствии с заданным "по слою" позволяет распознать объекты, уже преобразованные в соответствии с указаниями в блоке WD_M.

Добавление геометрии к блоку

1. Щелкните вкладку "Инструменты преобразования"панель "Инструменты""Добавить геометрию". найти
2. Ответьте на запросы, как указано далее:

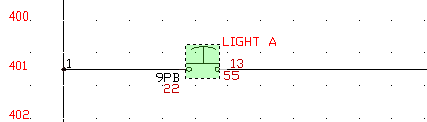

   Выберите блок для дополнительной геометрии:  Выберите 9PB

   Выбрать объекты:   Выберите графику для представления кнопки включения, щелкните правой кнопкой мыши



   Точка вставки:  Выберите середину кнопки включения

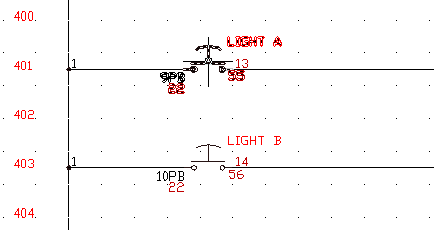

   Геометрия связывается с файлами блоков-шаблонов. Убедитесь в том, что все связано с блоком, наведя курсор на "9PB". Выполняется выделение текста, атрибутов точек подключения, текста описания и геометрии.


3. Повторите операции этапов 1 -2 для "10PB", "11PB" и "12 PB".

   Теперь блоки приобретают интеллектуальные свойства AutoCAD Electrical.
