Вставка компонентов

Вставка родительского компонента и назначение значений описания, местоположения и каталога.

В AutoCAD Electrical используется взаимосвязь "родительский/дочерний" для компонентов схемы. Родительский графический образ катушки и дочерние графические образы контактов являются представлением катушки реле с определенным количеством контактов. При вставке родительского графического образа катушки назначается уникальное позиционное обозначение компонента. При вставке дочерних графических образов контактов дочерние компоненты соотносятся с родительским и дочернему графическому образу назначается позиционное обозначение родительского компонента.

В данном упражнении выполняется вставка компонентов на провода, ранее заданные на чертеже AEGS04.dwg.

Вставка родительского компонента

1. Если AEGS не является активным проектом, в Диспетчере проектов щелкните AEGS правой кнопкой мыши и выберите "Активизировать".
2. В Диспетчере проектов дважды щелкните AEGS для открытия списка чертежей.
3. В Диспетчере проектов, в списке чертежей проекта дважды щелкните на записи AEGS04.dwg.
4. Увеличьте масштаб изображения верхнего левого угла чертежа.
5. Щелкните вкладку "Схема"панель "Вставить компонент"раскрывающийся список "Вставить компонент""Графическое меню". найти
6. В диалоговом окне "JIC: графические образы для схем" щелкните "Реле/ контакты".
7. В диалоговом окне "JIC: Реле и контакты" щелкните "Катушка реле".
8. Ответьте на запросы, как указано далее:

   Точка вставки:

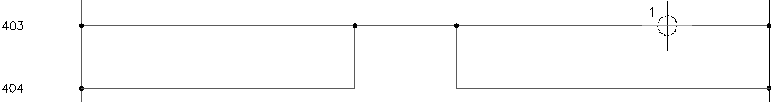

    Расположите компонент на проводе у линейной ссылки 403 рядом с нейтральным проводом и щелкните мышью (1)



   Если точка выбирается прямо на проводе или рядом с ним, графический образ катушки разрывает расположенную под ним многозвенную цепь, после чего подключения восстанавливаются. Если не выполнен разрыв в проводе, точка была задана недостаточно близко к проводу. В диалоговом окне ""Вставить/Редактировать компонент" нажмите кнопку "Отмена". Щелкните правой кнопкой мыши или нажмите ENTER для повторного вызова команды. Может помочь включение привязки (подходящее значение настройки — 0.125).

   Данный инструмент при вставке выравнивает компоненты по отношению к базовым проводам, выравнивание компонентов в боковом направлении не выполняется. Если требуется расставить компоненты аккуратно по столбцам, имеется три варианта действий: использование шаговой привязки AutoCAD при вставке компонентов; использование команды "Быстрое перемещение" для растягивания компонентов и соединения проводов по месту; использование инструмента "Выровнять компонент".

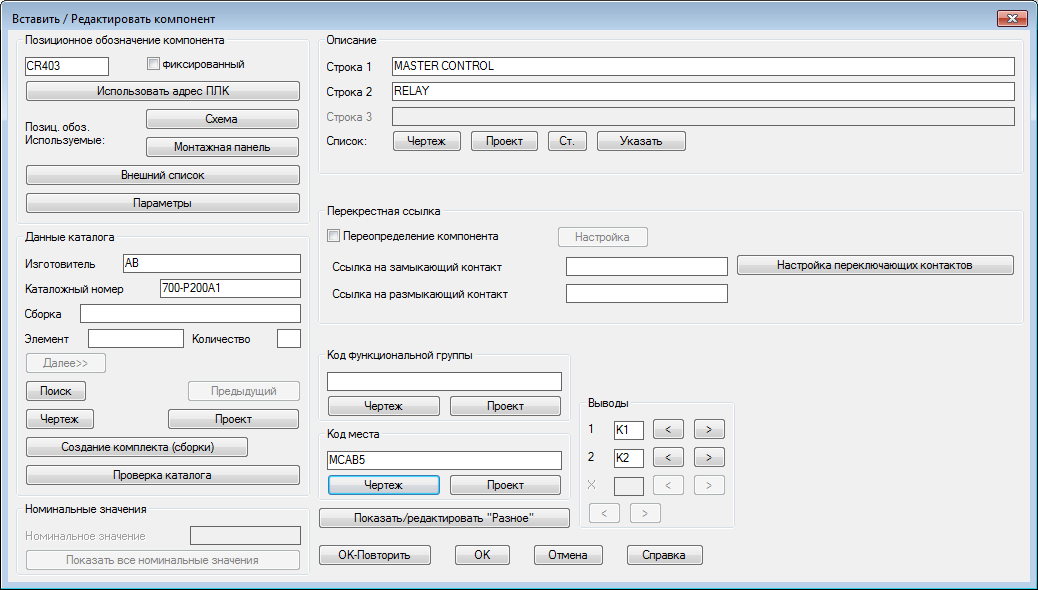

9. В диалоговом окне "Вставить/Редактировать компонент" убедитесь в том, что для параметра "Позиционное обозначение компонента" задано значение "CR403".

   AutoCAD Electrical автоматически определяет уникальное имя позиционного обозначения для нового реле на основании места линейной ссылки, на которую вставляется графический образ. "CR" означает, что это — реле управления, а "403" — что графический образ находится на линейной ссылке 403. Если бы этот графический образ был вставлен на линейную ссылку 404, то имя позиционного обозначения выглядело бы как “CR404.”

10. В разделе "Данные каталога" нажмите кнопку "Поиск".

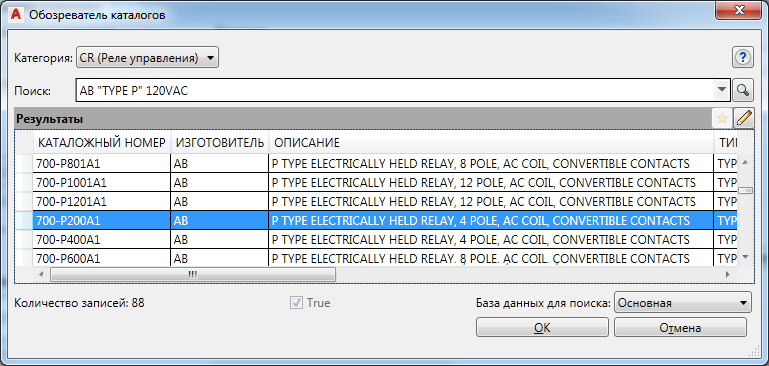

11. В диалоговом окне "Обозреватель каталогов", введите в строке поиска AB "TYPE P" 120VAC.
12. Нажмите .
13. Выберите 700-P200A1.

14. В диалоговом окне "Обозреватель каталога" нажмите "ОК".

    Выбранные код изготовителя и номер по каталогу отображаются в диалоговом окне "Вставить/Редактировать компонент". При нажатии "ОК" в диалоговом окне значения будут переданы в графический образ.

    Прим.: Образец информации каталога поставляется вместе с AutoCAD Electrical в формате базы данных Access (.mdb). Если в организации используется собственная внутренняя система кодировки, а не номера, указанные в каталоге изготовителя, просто замените эти номера в базе данных каталога.
15. В диалоговом окне "Вставить/Редактировать компонент", в разделе "Описание" задайте:

    Линия 1:  ГЛАВНЫЙ ПУЛЬТ УПРАВЛЕНИЯ

    Линия 2:  РЕЛЕ

    В качестве описания компонентов можно ввести до трех строк текста описания. Если третья строка описания отсутствует, графический образ не содержит атрибут для третьей строки описания.

    Прим.: Можно задать описания, введя текст или нажав кнопку "Стандартные" для выбора из списка стандартных описаний компонентов.
16. В диалоговом окне "Вставить/Редактировать компонент", в разделе "Код места" нажмите кнопку "Чертеж".

    Выполняется быстрое считывание файла чертежа, и составляется список всех уже использованных кодов места.

17. В диалоговом окне "Все местоположения — чертеж" выберите "MCAB5" и нажмите кнопку "ОК".
    Прим.: Также для сохранения однородности в список “МЕСТО” проекта можно включить внешний список мест “МЕСТО”. Для работы с данной функцией создайте файл с именем default.loc и поместите его в папку для поиска AutoCAD Electrical. В этом текстовом файле данные о местоположении размещены построчно, без начальных пробелов. Также можно создать файл для проекта, дав ему то же имя, что у проекта, но с расширением .loc.
18. В диалоговом окне "Вставить/Редактировать компонент" вставляются значения выводов, основанные на выбранном номере по каталогу:

    Выводы, 1:  K1

    Выводы, 2:  K2


19. В диалоговом окне "Вставить/Редактировать компонент" нажмите кнопку "ОК".

    Все введенные здесь значения сохраняются как значения атрибутов на самом графическом образе.
