Добавление номеров проводов

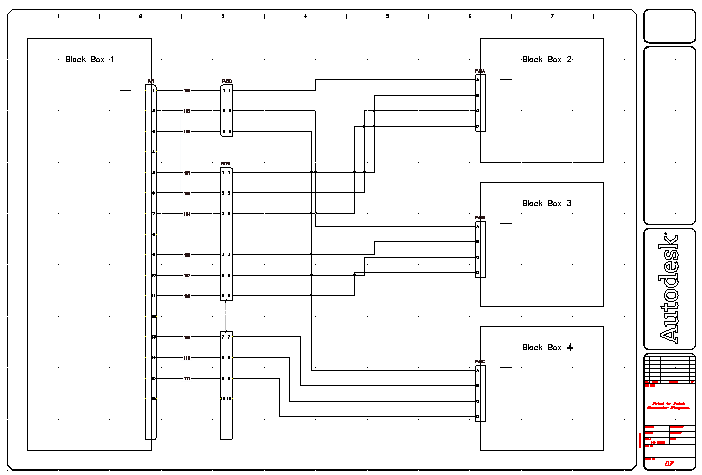

Добавление номеров проводов в схему соединителей.

Номера проводов представляют собой блоки с атрибутами, вставляемые в объект — линейный провод. В AutoCAD® Electrical каждый тип номера провода назначается отдельному слою. Можно каждому из этих слоев назначить разный цвет, с тем чтобы легко отличать их друг от друга. Номера проводов размещаются на линии соединения, как задано в диалоговом окне "Свойства чертежа" "Номера проводов".

Вставка номеров проводов

1. Щелкните вкладку "Схема"панель "Вставить провода/номера проводов"раскрывающийся список "Вставить номера проводов""Номера проводов". найти
2. В диалоговом окне "Назначение позиционных обозначений проводов" задайте:

   Режим позиционных обозначений проводов:  Последовательный

   Начало:  100

3. Нажмите "В рамках чертежа".

   На чертеж автоматически вставляются номера проводов начиная с номера 100.

4. Щелкните вкладку "Схема"панель "Редактировать провода/номера проводов""Переместить номер провода". найти
5. Ответьте на запросы, как указано далее:

   Укажите место нового номера провода (выберите на проводе):

   Выберите каждый провод в непосредственной близости от Символа ACAD-E 1, щелкните правой кнопкой мыши

   Прим.: Можно выровнять номера проводов с помощью инструмента "Выравнивание".
