Выравнивание компонентов

Выравнивание нескольких компонентов по выбранному компоненту.

Выровняйте замыкающий контакт реле относительно существующего компонента. После вставки компонента можно выровнять его или, при необходимости, отредактировать.

Выравнивание компонента

1. Щелкните вкладку "Схема"панель "Редактировать компоненты"раскрывающийся список "Изменить компоненты""Выровнять". найти
2. Ответьте на запросы, как указано далее:

   Выберите компонент для выравнивания по нему (по Горизонтали/<по Вертикали>):

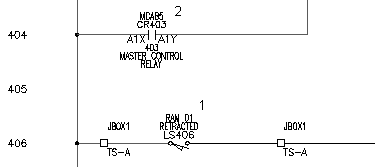

    Выберите компонент "замыкающий концевой выключатель" рядом с проводом под напряжением у линейной ссылки 406 (1)

   Отображается штриховая линия.

   Выбрать объекты:  

    Выберите ранее вставленный дочерний компонент-контакт рядом с проводом под напряжением у линейной ссылки 404 (2), щелкните правой кнопкой мыши



   Выполняется выравнивание компонента.
