Перемещение между графическими образами

Утилита "Переход" AutoCAD Electrical служит для быстрого перемещения от ссылки на компонент к ссылке на весь набор чертежей проекта.

1. Если AEGS не является активным проектом, в Диспетчере проектов щелкните AEGS правой кнопкой мыши и выберите "Активизировать".
2. В Диспетчере проектов дважды щелкните AEGS для открытия списка чертежей.
3. В Диспетчере проектов, в списке чертежей проекта дважды щелкните на записи AEGS04.dwg.
4. Увеличьте масштаб изображения верхней левой части первого столбца многозвенной цепи.
5. Щелкните вкладку "Проекты"панель "Другие инструменты"раскрывающийся список "Переход по ссылке""Переход по ссылке". найти
6. Щелкните в любом месте на катушке реле CR407.

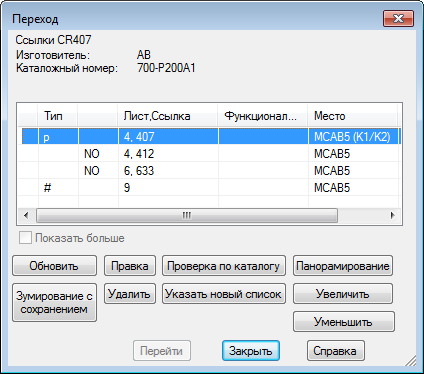

   В диалоговом окне "Переход" отображаются все экземпляры компонента CR407.

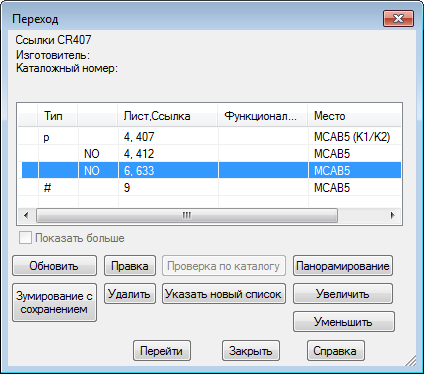

7. Выберите ссылку на листе 6.
8. Нажмите кнопку "Перейти к".


   Выполняется переход к элементу на листе 6; он отображается на чертеже рядом с диалоговым окном "Переход".


9. Выберите ссылку на листе 9.
10. Нажмите кнопку "Перейти к".

    Имеется возможность редактирования или удаления компонента с помощью команд в диалоговом окне "Переход".

11. Дважды щелкните на первой записи в диалоговом окне "Переход" для возврата к исходному чертежу AEGS04.dwg.
12. Нажмите кнопку "Закрыть".
    Прим.: Если программа AutoCAD Electrical при переходе по чертежам обнаруживает изменение, выполняется сохранение файлов чертежей.
