Вставка суффикса в размерный текст (AutoCAD Mechanical)

1. В области рисования выберите блок для редактирования. Отображается контекстная вкладка ленты "Суперразмеры".
2. Выберите вкладку "Суперразмеры"панель "Редактирование"Редактировать размерный текст. найти

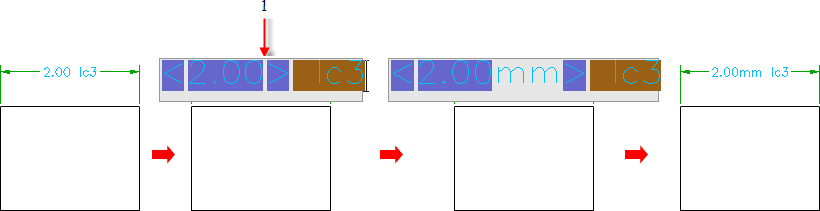

3. Щелкните между размерным текстом и ограничителем размерного текста (1 на рисунке).
4. Вставка обозначения:
   1. Выберите вкладку "Суперразмеры"панель "Вставка"раскрывающийся список "Обозначение"
   2. Щелкните на обозначении, которое необходимо вставить.

   Вставка текста:

   • Введите текст с клавиатуры.
5. Нажмите ESC.
