Учебное пособие "Создание базовой модели коридора"

В этом учебном пособии демонстрируется создание базовой модели коридора на основе объектов AutoCAD Civil 3D.

Прим.:

В этих учебных пособиях используется конструкция коридора, построенная в результате выполнения упражнения «Создание конструкции».

С помощью коридоров можно создавать модели различных объектов, например магистралей, каналов и взлетно-посадочных полос. В этом учебном пособии рассматривается создание модели дороги в жилой зоне.

Модель коридора надстраивается над различными объектами и данными AutoCAD Civil 3D, в том числе над элементами конструкции, конструкциями, трассами, характерными линиями, поверхностями и профилями, и использует их.

Объекты-коридоры создаются вдоль одной или нескольких горизонтальных базовых линий путем размещения двумерного сечения (конструкции) с равными интервалами и создания соответствующих откосов, достигающих модели поверхности в местоположении каждого сечения.

Укажите базовую информацию о коридоре.

  1. Откройте файл Corridor-1a.dwg, расположенный в папке чертежей учебного пособия.
  2. Выберите вкладку Главная панель «Создать проектные данные» команду «Коридор» найти.
  3. В диалоговом окне «Создание коридора» задайте следующие параметры. Кроме того, можно использовать кнопки для выбора объектов на чертеже.
    • «Имя»: First Street («Первая улица»)
    • «Тип базовой линии»: Трасса и профиль

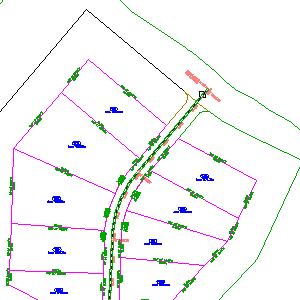

    • «Трасса»: First Street («Первая улица»)

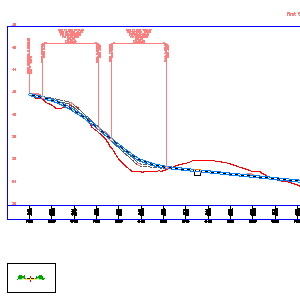

    • «Профиль»: Finished Grade Centerline - First Street («Осевой проектный профиль - первая улица»)

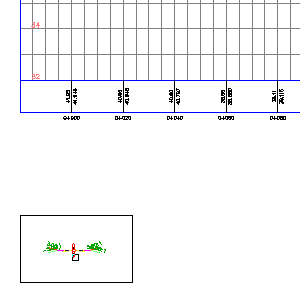

      (Во избежание загромождения вида профиля линии сетки удалены.)

    • «Конструкция»: «Полное сечение главной дороги»

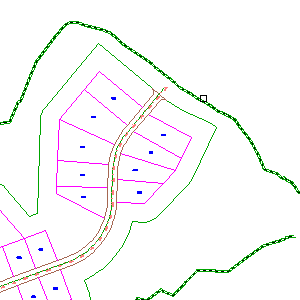

    • «Целевая поверхность»: EG
    • «Задать параметры базовой линии и областей»: выбрано
  4. Нажмите кнопку ОК.

Укажите базовую линию и параметры областей

  1. В диалоговом окне Параметры базовой линии и областей перейдите к строке RG-Primary Road Full Section - (1) и ячейке Конечный пикет введите 0+440.00.
  2. В ячейке «Частота» нажмите кнопку .
  3. В диалоговом окне «Частота применения конструкций» в разделе «Применить конструкцию» в поле «Вдоль кривых» выберите параметр «С шагом приращения».
  4. В поле «Приращение кривой» введите значение 3,000. Нажмите .
  5. Нажмите .
  6. В диалоговом окне «Свойства коридора - Перестроить коридор» нажмите «Восстановить коридор».
    Прим.: Если диалоговое окно задачи не отображается, значит коридор уже построен.

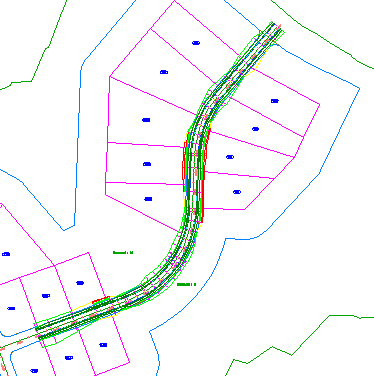

    Модель коридора построена и выглядит таким образом:

Для работы со следующим учебным пособием перейдите к разделу "Создание коридора с переходной полосой движения".
