Символы переопределения отображаются на метках, формат или содержимое которых были изменены. При наведении курсора на один из этих символов появляется всплывающая подсказка, показывающая исходное содержание метки и наличие изменений в формате или содержимом.
Прим.: Содержимое и формат метки можно изменить с помощью команды Редактировать текст метки.

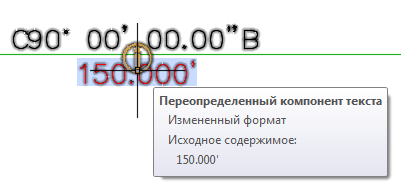

- Измененный формат. Указывает на то, что формат метки был изменен, но содержимое осталось прежним. На следующей иллюстрации цвет метки расстояния был изменен на красный.

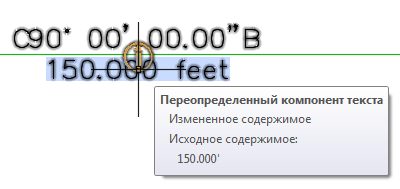

- Измененное содержимое. Указывает на то, что содержимое метки было изменено или ее содержимое и формат были изменены. На следующем рисунке символ фута (') был изменен на символ футов.
Отображением этих символов переопределения и подсказок можно управлять.
Чтобы скрыть символы переопределения меток, выполните следующее.
- Выберите вкладку Аннотации, панель
Текст метки,
Значки переопределения
Скрыть значки переопределения меток
.
Чтобы показать символы переопределения меток:
- Выберите вкладку Аннотации, панель
Текст метки,
Значки переопределения
Показать значки переопределения меток
.
Прим.: Общая видимость предупредительных символов в AutoCAD Civil 3D контролируется настройками в разделе «Подсказки решения». Если этот раздел не отображается, то при использовании команды «Показать значки переопределения» символы переопределения меток также не отображаются. Для получения более подробных сведений см. раздел Вкладка «Редактор AEC» (диалоговое окно «Настройка»).
