Создание присоединенных трасс

1. Выберите вкладку «Главная» панель «Создать проектные данные» раскрывающийся список «Трасса» «Создать трассу для смещения» найти.
2. На чертеже выберите первую трассу для соединения.
3. Выберите вторую трассу для соединения.
4. Выберите местоположение для присоединенной трассы.

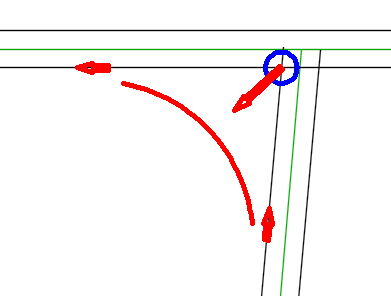

   На чертеже будут показаны временные графические элементы.



5. Выберите другое местоположение или нажмите клавишу ENTER, чтобы принять текущее местоположение и вывести на экран диалоговое окно Создание присоединенной трассы.
6. Определите параметры для трассы. Далее описано несколько уникальных параметров, присущих присоединенным трассам:
   • Радиус кривой: этот параметр используется, чтобы изменить радиус по умолчанию для присоединенной трассы.
     Прим.: Если после создания трассы требуется изменить радиус кривой, можно редактировать трассу с помощью ручки радиуса или же изменить радиус на вкладкеПараметры соединения диалогового окна «Свойства трассы».
   • Наложение соединения: этот параметр используется, чтобы изменить наложение соединения по умолчанию для присоединенной трассы.
     Прим.: Значение параметра Наложение соединения должно быть больше 0.

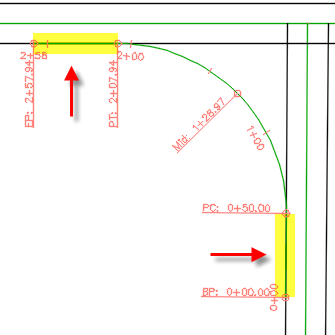

     В следующем примере показан эффект наложения размером 15 метров (50 футов). Присоединенная трасса накладывается на участок имеющейся трассы размером 15 метров (50 футов).

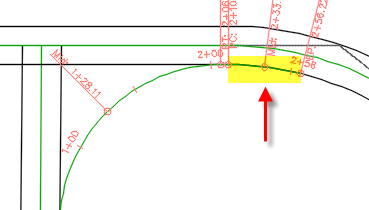

     Если наложение находится на кривой, часть наложения присоединенной трассы будет следовать криволинейной траектории.



     Прим.: Если требуется изменить значения для наложения соединения после создания трассы, можно редактировать сегменты наложения с помощью ручек.
   • Параметры на вкладке Присоединенный профиль: эти параметры используются, чтобы создать профиль для присоединенной трассы между двумя указанными имеющимися профилями.

     Дополнительная информация о параметрах, доступных в этом диалоговом окне, приведена в разделе Справки о диалоговом окне Создание присоединенной трассы.

7. Нажмите кнопку ОК, чтобы создать присоединенную трассу и дополнительный профиль.
   Прим.: Эта трасса создается как трасса для сопряжения на пересечении. При необходимости это можно изменить на вкладке Информация диалогового окна «Свойства трассы».
8. Если требуется создать присоединенный профиль, создайте для него вид профиля на чертеже.
