Отчет со списком операций

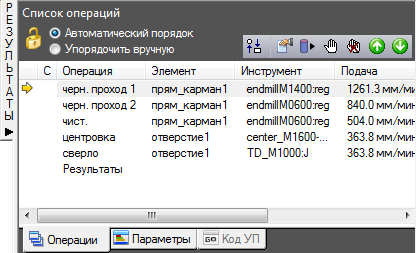

Отчет со списком операций показывает таблицу операций. Этот отчет можно использовать для управления симуляцией, упорядочения операций и их редактирования.

Для отображения этого отчета выберите вкладку Вид > панель Отчеты > Список операций.

Если у левой кромки есть значок или , то для этой операции имеется ошибка или предупреждение.

Во время симуляции значок в виде желтой стрелки перемещается вниз по списку операций, чтобы показывать, какая операция симулируется в данный момент.

С отводом — По умолчанию это имя столбца частично скрыто, но вы можете сделать его шире, перетащив разделитель столбцов. Этот столбец применяется к настройкам стандартного цикла и содержит следующие символы:

	Отход на высоту врезания	Короткая зеленая стрелка показывает, что инструмент отводится в более низкую плоскость высоты врезания (G99, "R point level return", Fanuc) после выполнения операции. Вы можете переключить эту стрелку на длинную стрелку , нажав на короткую стрелку левой кнопкой мыши и выбрав Отход до безопасной плоскости Z из контекстного меню.
	Отход до безопасной плоскости Z	Эта длинная зеленая стрелка вверх означает, что инструмент отводится в более высокую плоскость безопасности Z (G98, "Initial level return", Fanuc) после выполнения операции. Вы можете переключить эту стрелку на короткую стрелку , нажав на длинную стрелку левой кнопкой мыши и выбрав Отход на высоту врезания из контекстного меню.
	Отход до безопасной плоскости Z	Эта серая стрелка означает, что инструмент отводится к более высокой Z плоскости безопасности после операции, и вы не можете это изменить, так как это обычно показано в конце стандартного цикла.

Операция — Это тип выполняемой операции. Если используется несколько черновых инструментов, то черновые траектории обозначаются как черн. проход 1 и черн. проход 2.

Элемент — Это имя элемента. FeatureCAM присваивает элементам имена автоматически, но их можно изменить с помощью диалогового окна Свойства элемента.

Имя установа — Показывает имя установа, на котором выполняется операция.

Прим.: Отображение столбца Имя установа является опцией. Чтобы добавить или убрать его с экрана, щёлкните правой кнопкой мыши в любом месте зоны заголовков существующих столбцов и выберите или отмените выбор опции Показать установ в контекстном меню.

Инструмент — Это тип инструмента, используемого для операции.

Паз инструмента - где инструмент должен быть загружен в устройство смены инструмента. Паз инструмента отображается внутри столбца Инструмент слева от типа инструмента.

Прим.: Отображение Паза инструмента - опция. Чтобы добавить или убрать его с экрана, щёлкните правой кнопкой мыши в любом месте зоны заголовков существующих столбцов и выберите или отмените выбор опции Показать гнездо инструмента в контекстном меню.

Резцедержатель (для точения с несколькими резцедержателями)

Подача - это подача инструмента, который выполняет операцию. Подача может измеряться в д/об или д/мин, в зависимости от единиц, заданных для операции.

Скорость - это скорость текущей операции в об/мин.

Глубина - это глубина резания для операции.

Приоритет показывает приоритет операций.

Прим.: Отображение Приоритета - опция. Чтобы добавить или убрать его с экрана, щёлкните правой кнопкой мыши в любом месте зоны заголовков существующих столбцов и выберите или отмените выбор опции Показать приоритет в контекстном меню.

Прим.: Столбец Приоритет появляется как последний столбец справа (вам может понадобиться полоса прокрутки, чтобы увидеть его).
