Этот параметр задает угол между перемещением поперечной подачи и перемещением отвода. Для черновых и чистовых проходов этот угол измеряется по сканлиниям черновой обработки.

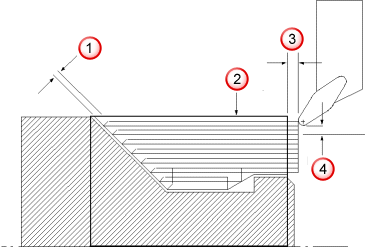

Длина отвода
Граница
Зазор
Глубина
Угол 90
отходит перпендикулярно черновым проходам. Угол 45 отходит от детали и от патрона. Угол 135 подходит к патрону. Угол отвода для чистовой обработки не зависит от формы кривой элемента. Даже если не создается черновой проход, угол отвода для чистового прохода измеряется относительно черновых сканлиний.
Угол врезания и Угол отвода задаются от траектории (или продления траектории), относительно стороны траектории, с которой находится инструмент, и по направлению, в котором инструмент перемещается. На следующем рисунке Точка 1 - это вычисленная точка врезания, а Точка 6 - это вычисленная точка отвода.
