Следующие типы 5-осевых станков поддерживаются FeatureCAM.
Стол на станках со столами

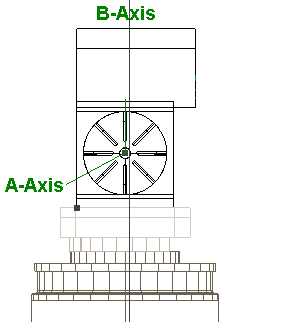

Горизонтальные со столами-накопителями — Эти горизонтально-фрезерные станки поворачивают вокруг оси Y, а затем вокруг оси X. Их также называют станками с главной осью В.
Вертикальные со столами-накопителями — Эти вертикально-фрезерные станки поворачивают вокруг оси X, а затем вокруг оси Y. Эти станки также известны как станки с главной осью А.
Станки с поворотными бабками
FeatureCAM поддерживает станки с поворотной бабкой, которые имеют указанные ниже возможности.
3D координатные преобразования — Устройство должно допускать программирование 2.5D элементов в плоскостях X и Y. Это означает, что глубины элементов всегда направлены вдоль Z или -Z.
Смещение длины инструмента — Точка касания (или нулевая точка) инструмента должна перемещаться с поворачиваемым инструментом.
Поддерживаются следующие архитектуры станков:

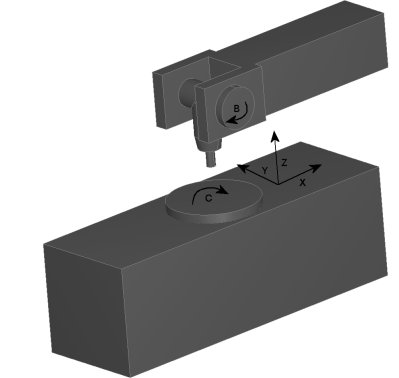

Поворотный стол C и поворотная бабка B — Эти станки вращают вокруг Z, а затем бабка поворачивается вокруг оси Y.

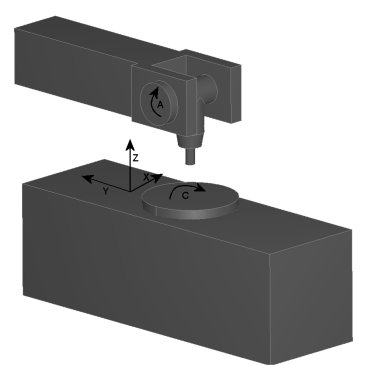

Поворотный стол C и поворотная бабка А — Эти станки вращают вокруг Z, а затем бабка поворачивается вокруг оси X.

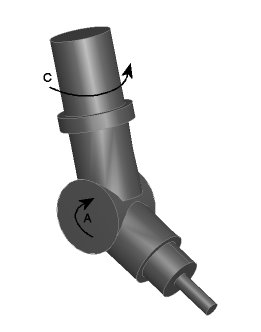

С-шарнирная и А-поворотная бабка — Эти станки вращают вокруг Z со столом, а затем бабка поворачивается вокруг оси X. Они также известны как шарнирные бабки.

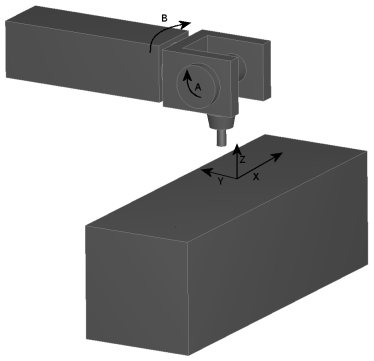

Поворотная бабка B и A — Вращает вокруг Y, используя стол, а затем вокруг X в бабке.

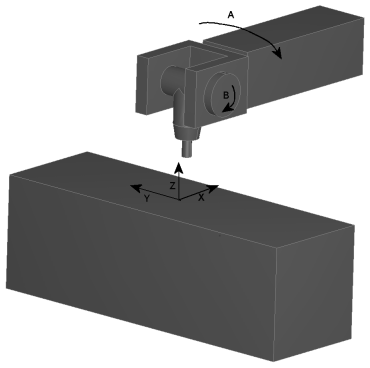

Поворотная бабка А и В — Вращает вокруг X, используя стол, а затем вокруг Y в бабке.

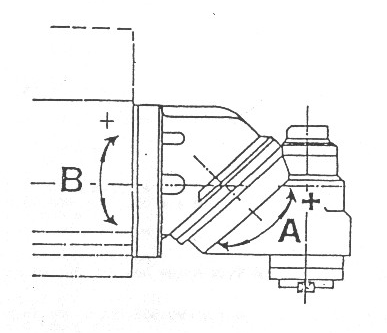

B и наклонная под 45 градусов бабка A — Вращает вокруг Y, затем вращает вокруг X с бабкой, которая наклонена на 45 градусов. Эта бабка известна также как поворотная бабка с неортогональной СК.

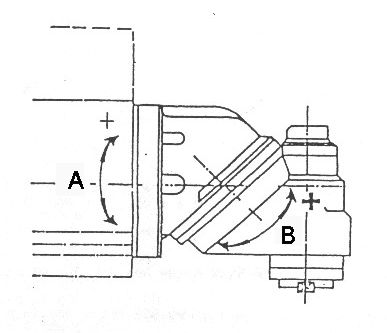

A и наклонная под 45 градусов бабка B — Вращает вокруг X, затем вращает вокруг Y с бабкой, которая наклонена на 45 градусов. Также известна как поворотная бабка с неортогональной СК.
Смотрите размеры станка для особых параметров станков.
