Пластины токарных резцов режут заготовку, когда они параллельны плоскости XZ установа. Вы должны проектировать токарный станок так, чтобы токарный резец в пазу 1 мог быть перемещен в плоскости XZ. FeatureCAM изначально не поворачивает револьверную головку.

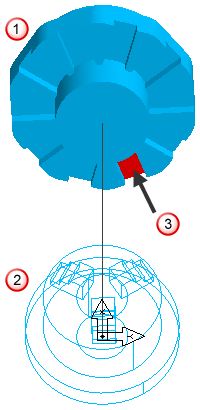

Следующий рисунок показывает револьверную головку, которая смоделирована неправильно. Тело револьверной головки не может быть перемещено так, чтобы резец в пазу #1 мог резать в плоскости XZ патрона без вращения револьверной головки. В этой ситуации вы должны поворачивать тело револьверной головки так, чтобы инструмент находился в плоскости XZ патрона.
|
|
|
Рев. головка
Патрон

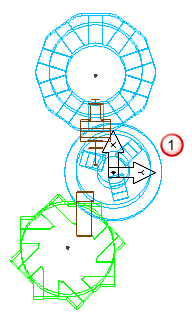

Паз инструмента #1FeatureCAM предполагает, что резцы будут направлены к центру патрона. Если это не так в случае с моделируемым станком, то FeatureCAM необходимо переместить револьверную головку так, чтобы резец был направлен к центру патрона. В примере, показанном ниже, резцы параллельны плоскости XZ, но они не лежат на одной линии с центром патрона. В этом случае следует сообщить FeatureCAM, что деталь станка движется вдоль Y, когда в реальности станок не может двигаться вдоль оси Y. FeatureCAM необходимо двигать револьверные головки по Y так, чтобы резцы могли быть перенесены на плоскость XZ патрона.
|
|
|
Нет необходимости включать патроны в файл *.md. Тем не менее, инструментальные блоки являются частью токарного станка.
