При создании геометрии можно вводить координаты точек напрямую в панели Редактирование элемента/геометрии.
Этот метод точный, но не всегда подходящий или выполнимый. Также можно указать точки прямо на экране мышью, хотя этот метод может быть менее точен.
Чтобы повысить точность вычерчивания геометрии, FeatureCAM использует функции привязки и сетки. Сетка - это набор равномерно расположенных точек, которые служат визуальной помощью для расстояний. Привязка - это набор равноудаленных невидимых горячих точек, которые ограничивают точки, которые можно выбрать мышью, таким образом позволяя размещать линии, точки или объекты более точно. Для управления привязкой курсора можно использовать режимы привязки. Привязка к сетке - наиболее распространенный режим и позволяет привязываться к точкам системы координат, лежащей на заготовке. Плоскость сетки поворачивается одновременно с плоскостью просмотра: в виде спереди или сзади сетка находится в плоскости X; в виде справа или слева — в плоскости Y; в виде сверху или снизу — в плоскости Z. Процедура, описанная ниже, позволяет настроить размер сетки.
Чтобы настроить сетку:

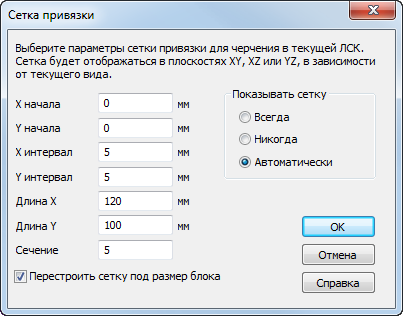

- Выберите «Файл» > «Опции» > «Геометрия» > «Сетка привязки».
- Введите координаты сетки.
- В поле Сечение введите количество сегментов, на которые будет делиться незамкнутая геометрия при привязке к сечениям.
- Чтобы сетка перерисовывалась при сдвигах вида, выберите опцию Перестроить сетку под размер блока.
- Выберите опцию Показывать сетку:
Всегда - отображает сетку, даже если вы отключили привязку к сетке.
Никогда - скрывает сетку, даже если вы включили привязку к сетке.
Автоматически - отображает сетку, только когда вы привязываетесь к сетке.
- Нажмите OK.
