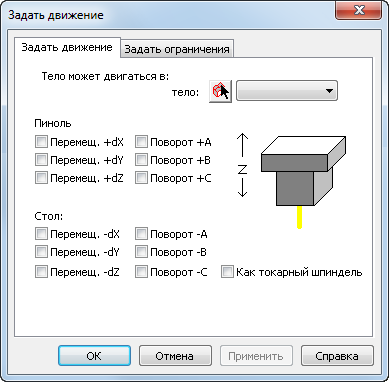

Вторая стадия построения файла MD — установить, какие тела работают в каких осях, используя диалоговое окно Задать движение. Можно определить и вращательное, и поступательное движения для всех типов станков, от простых 3-осевых до совершенных токарно/фрезерных станков.

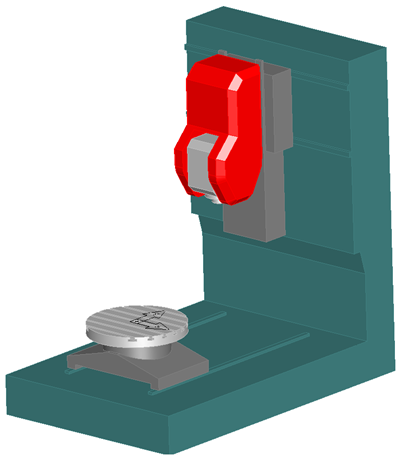

В следующем примере выбрано тело z_slide.
Установив, что это тело перемещается по оси Z, опция Перемещение +dZ выбрана в разделе Пиноль инструмента.
Если вместо этого было перемещение по Z на столе, мы вы выбрали опцию Перемещение -dZ в разделе Стол.
Хотя этот компонент также движется по оси X, оно не выбрано, так как тело за ним контролирует перемещение, которое относится к этому телу, когда мы устанавливали отношения 'родитель-потомок'.
Движение токарных станков с наклонными станинами
Многие токарные и токарно/фрезерные станки имеют дизайн с наклонными станинами, который требует сложного линейного движения резцедержателя. Сначала при создании дизайна станка может быть проще проигнорировать наклонную станину и просто задать движения по X и Y в системе координат станка. Можно отключить предупреждения о столкновениях при тестировании симуляции, чтобы проверить наиболее базовые функции, такие как правильное взаимодействие заготовки и инструмента. Затем вернитесь назад и установите корректное движение для наклонной станины.
