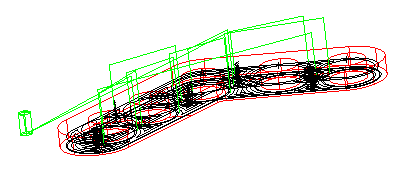

Этот пример показывает нормальный отвод.
Это тот же пример со включенной опцией Минимизировать отводы.
Установка этого атрибута может привести к более шлицевому резанию. Тщательно изучите траектории перед обработкой.
Эта функция полезна для 2-осевой фрезерной обработки.
Если выбран параметр Минимизировать отводы, то параметр для атрибута по умолчанию Мин. расст. ускор. перемещ. игнорируется. Инструмент отводится только для предотвращения зарезов.
Этот атрибут влияет только на то, как инструмент отводится в одной операции. Он не контролирует упорядочивание операций. Описание этой функции см. в разделе Минимальное расстояние ускоренного перемещения.
NT траектории
Использование опции Минимизировать отводы с NT траекториями дает результаты лучше, чем традиционные траектории.
Элемент Карман
Для элемента Карман паз траектории режется вдоль смещений, а не просто по прямой линии. Поэтому здесь меньше врезаний, чем при традиционных траекториях.
Пример традиционной траектории:
Пример NT траектории:
Элемент Выступ
Для элемента Выступ траектория делает гораздо меньше отводов и врезаний на кромке заготовки.
Пример традиционной траектории:
Пример NT траектории:
