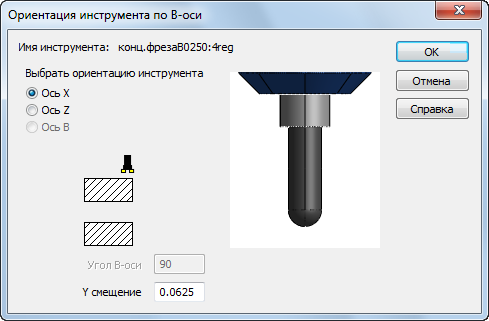

Используйте диалог Ориентация инструмента по В-оси, чтобы задавать ориентацию инструмента для инструментов точения фрезой.
Чтобы открыть диалог Ориентация инструмента по В-оси:
- Убедитесь, что параметр Точение фрезой выбран в разделе Траектория вкладки Стратегия диалогового окна Свойства элемента.
- На вкладке Инструменты нажмите Ориентация фрезы для точения
.
Выбрать ориентацию инструмента — Выберите, выравнивать ориентацию инструмента по оси X, оси Y или оси B.
Прим.: X-осевые траектории могут использоваться только для элементов наружного диаметра.
Y смещение инструмента — Введите смещение по Y для инструмента. Значение по умолчанию равно 25% от диаметра инструмента.
