HyperTerminal
HyperTerminal прост в использовании для отправки и получения кода УП со станка. При первом использовании HyperTerminal установите значок для связи со станком. Все параметры для соединения со станком связаны со значком связи, который вы создали. В более поздних версиях вы должны только дважды щёлкнуть по значку вместо того, чтобы снова вводить настройки соединения.
- Запустите Hyperterminal из меню Пуск.
- Дважды щёлкните по значку Hypertrm.exe. Вы можете видеть или не видеть расширение .exe в зависимости от конфигурации компьютера.
- Вам может быть предложено установить модем. Если у вас его нет, нажмите Нет и настройте значок соединения.
- Введите имя для значка и выберите значок из группы.
- Нажмите OK.
- В окне списка внизу экрана установите Direct to COM1 (или какой угодно порт, через который выполняется соединение). Нажмите OK и появится окно свойств соединения.
- Ваш станок должен иметь рекомендуемые настройки соединения. Если это так, используйте здесь эти настройки.
- Нажмите кнопку "OK". HyperTerminal конфигурируется для соединения со станком.
Вам может также понадобиться просмотреть, как отправлять и получать файлы со станка.
Кабели

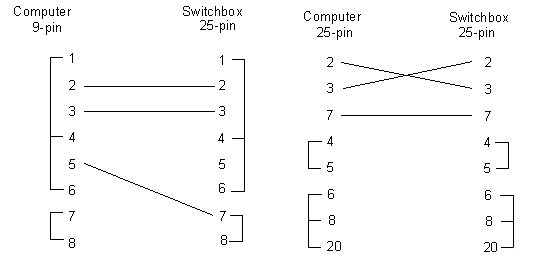

Вам нужен кабель адаптера RS-232 для соединения компьютера с кабелем связи, ведущим к станку с ЧПУ. Кабель адаптера также может использоваться для соединения компьютера с экспандером последовательного порта (распределительная коробка ABC). Кабель адаптера может быть вставлен в порт COM1 или COM2 сзади основного блока.
Выводы последовательного порта

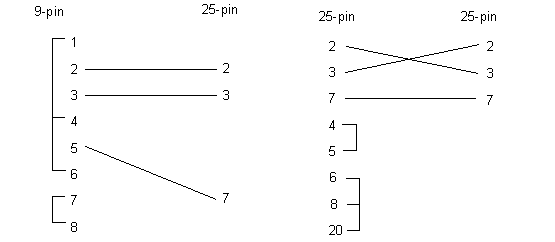

Необходимые кабели связи для соединения компьютера с любым устройством или ЧПУ могут быть сделаны из деталей, доступных в большинстве магазинов электроники. Функции штырьков для стандартного 25-штырькового порта RS-232 и стандартного 9-штырькового порта RS-232 показаны ниже. Проверьте инструкцию к компьютеру для корректной информации.
