Используйте страницу Извлечение элемента мастера Новый элемент, чтобы выбирать метод, который нужно использовать для распознавания элементов из твердотельной модели.
Выберите метод распознавания элементов:
- Выбор боковых поверхностей — Выбираются поверхности, которые представляют собой стенки элемента, такие как стенки кармана.
- Горизонтальная поверхность — Выбирается горизонтальная поверхность, которая представляет собой форму элемента, такая как дно кармана или верх выступа.
- Автоматическое распознавание — Элементы распознаются автоматически.
Чтобы создать все распознанные элементы на одной высоте, выберите Постоянная высота по Z и введите Элевацию, чтобы задать высоту, на которой нужно создать элементы.
- Объединить кривые элемента — На теле выбираются кривые для задания формы элемента.
Введите Угол стенки, чтобы наклонить стенки элемента.
Введите Элевацию, чтобы создать элемент на высоте, отличной от высоты выбранных кривых.
- Использовать горизонтальное сечение — Элементы создаются из сечения тела по Z.
Введите Элевацию, на которой нужно создать элементы.

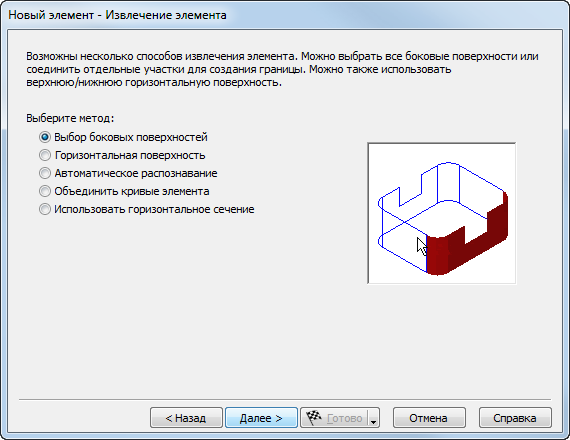

Картинка в правой части диалога показывает пример выбранного метода распознавания.
