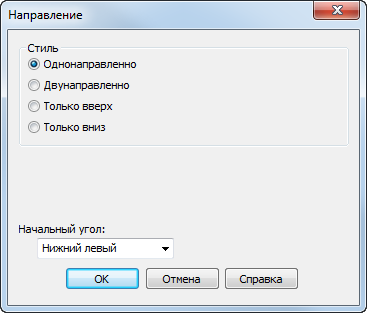

Используйте диалог Направление резания, чтобы контролировать направление резания инструмента при обработке элементов фрезерования поверхности. Для разных траекторий доступны разные опции.
Чтобы открыть диалог Направление резания, нажмите на кнопку Направление на вкладке Фрезерование элемента обработки поверхности.
Опции стиля
- Однонаправленно — Траектории идут в одном направлении. Для траекторий по Z-слоям параметры встречного/попутного фрезерования управляют направлением. Для других траекторий уменьшение/увеличение контролирует направление.
- Двунаправленно — Если активно, то параметры уменьшения или увеличения контролируют направление начального резания.
- Только вверх — разбиение траектории перемещения инструмента на сегменты, которые увеличиваются на оси Z. Когда этот параметр выбран, все параметры направления неактивны, так как параметр Только вверх полностью определяет направление резания.
- Только вниз — разбиение траектории перемещения инструмента на сегменты, которые уменьшаются на оси Z. Когда этот параметр выбран, все параметры направления неактивны, так как параметр Только вниз полностью определяет направление резания.
Направление
- Встречное — Применяется только к Z-слоям с опцией Однонаправленно. Инструмент поворачивается против направления резания.
- Попутное — Применяется только к Z-слоям с заданной опцией Однонаправленно. Если задано Попутное фрезерование, то инструмент поворачивается в направлении резания.
- Уменьшение — Заставляет резание уменьшаться в главном направлении. Для Х-параллельных операций инструмент начинает обработку в максимальном значении Х и режет в отрицательном направлении.
- Увеличение — Заставляет резание увеличиваться в главном направлении. Для Х-параллельных операций инструмент начинает обработку в минимальном значении Х (или в значении Y для Y-параллельных) и режет в положительном направлении.
Если задана опция Однонаправленно, то опции Увеличить и Уменьшить влияют только на направление начального резания. Для спирального фрезерования используйте Уменьшить/Увеличить, чтобы переключиться между направлениями по часовой стрелке и против часовой стрелки. При обработке угла однопроходного опции Уменьшения/Увеличения переключают направление резания. Для радиального фрезерования используйте опции Уменьшить/Увеличить для переключения между порядком по часовой стрелке и против часовой стрелки для каждого радиального прохода вокруг центра. Для растровой обработки задайте для Угла растра значение 180 для резания с противоположного конца детали.
Начальный угол
Выберите начальную точку для параллельного прохода из следующих вариантов: нижняя левая, нижняя правая, верхняя левая, верхняя правая. Это относится к виду сверху для детали.
