Если вы привязываетесь к сетке или располагаете общие точки без привязки к существующей геометрии, точки располагаются в плоскости сетки привязки.
Чтобы показать сетку привязки:
- Выберите «Файл» > «Опции» > «Геометрия» > «Сетка привязки».
- В разделе Показывать сетку выберите Всегда.
- Нажмите OK, чтобы закрыть панель.
Сетка привязки вращается вместе с плоскостью просмотра и позволяет создавать геометрию в различных плоскостях без необходимости создания новых пользовательских систем координат.

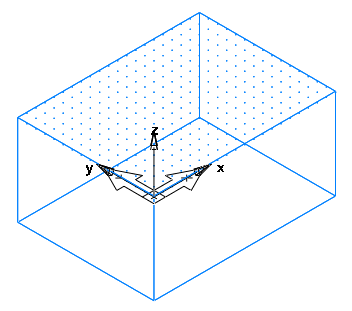

На изометрическом виде сетка расположена на верхней грани:

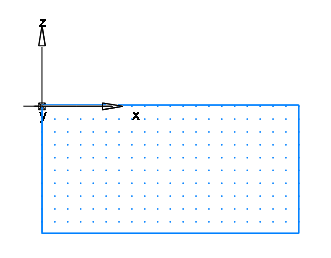

На виде спереди сетка расположена на передней грани:
