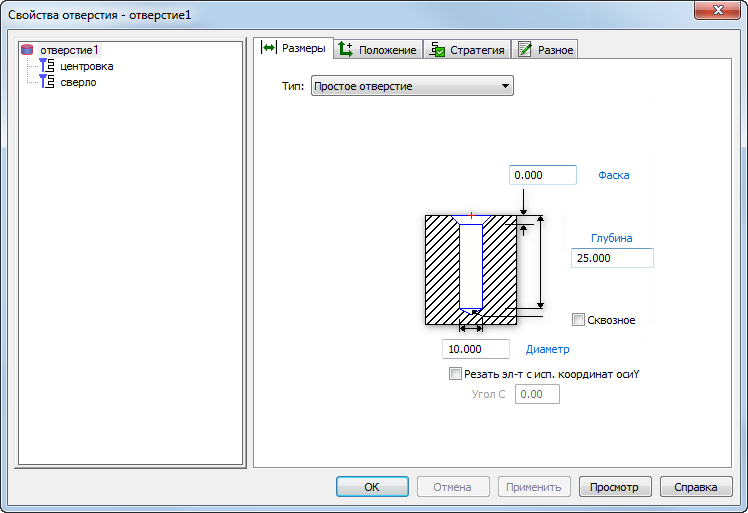

Тип — выберите тип отверстия.
- Простое отверстие - это простое отверстие с возможной фаской.
- Отверстие с цилиндрической зенковкой.
- Отверстие с конической зенковкой.
- Ступенчатое отверстие.
- Резьбовое отверстие - это отверстие, которое просверливается не на полный диаметр, а затем в нем нарезается резьба.
- Ступенчатое отверстие с резьбой - это ступенчатое отверстие с резьбой в нижней его части.
- Фрезерное резьбовое отверстие.
- Обратное расточное отверстие.
Фаска — введите высоту фаски или щелкните синюю метку, чтобы задать высоту в графическом окне.
Глубина — введите значение глубины отверстия, не включая кончик сверла, или щелкните синюю метку, чтобы задать глубину в графическом окне.
Сквозное — выберите этот параметр для увеличения длины отверстия на 10 % от его диаметра, чтобы учитывать кончик сверла и предотвратить появление заусенцев.
Диаметр — введите диаметр отверстия или щелкните синюю метку, чтобы задать диаметр в графическом окне.
Резать элемент с использованием координат оси Y — В токарно-фрезерных 4-осевых или 5-осевых деталях с Z-поворотом выберите эту опцию, чтобы резать по X и Y, или снимите с неё выбор, чтобы вращать деталь вокруг оси поворота.
Угол С — Если Резать элемент с использованием координат оси Y выбрано, введите угол C шпинделя, под которым режется элемент.
