Создание глобальных систем координат зажимов из установов на размещаемых деталях

Если вы хотите использовать установ детали, которую вы разместили на опорной стойке, чтобы расположить установы других деталей, используйте следующую процедуру:

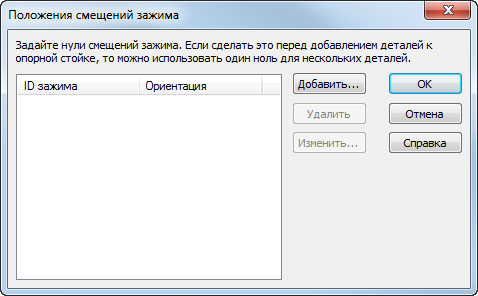

1. Откройте диалог Положения смещений зажима одним из этих способов:



   • Выберите шаг ID зажима на панели инструментов Шаги.
   • Нажмите на кнопку Зажимы в диалоге Порядок обработки на опорной стойке.
2. Нажмите на кнопку Добавить. Откроется мастер Положение зажима.
3. Выберите Создать ноль зажима в начале координат установа и нажмите Далее.

   Откроется страница Выбрать установ зажима.

4. Выберите установ, начало координат которого вы хотите использовать, и нажмите Далее.

   Откроется страница ID зажима.

5. Введите ID зажима для использования на первом торце. Возможно, вам не нужно изменять значение по умолчанию, так как оно было задано, когда вы разместили первую деталь.
6. Если вы хотите задать начало координат каждого торца в одной и той же точке, выберите Такой же ID зажима для каждой ориентации.
7. Если вы хотите использовать разные начала координат для каждого торца, выберите Приращение ID зажима для каждой ориентации.
8. Нажмите на кнопку Готово.

   Смещения зажимов, которые вы создаете, показаны в графическом окне на каждом торце опорной стойки с символом .

   Диалог Положения смещений зажима перечисляет ID зажимов, которые вы создали.

9. Нажмите ОК, чтобы принять их.

   Торцы, к которым они применяются, показаны ниже ID зажимов.

10. Нажмите OK, чтобы принять установки и закрыть диалог Порядок обработки на опорной стойке.
