Концевые фрезы используются для представления концевых фрез с плоским торцом, концевых сферических фрез, концевых скругленных фрез и конусных концевых фрез.
Имя — Введите имя, которое идентифицирует инструмент. Имя должно быть уникальным среди всех инструментов в наборе.
Измерение — Показывает единицы, используемые для описания размеров инструмента. Выберите Дюймы для использования дюймов или снимите отметку для миллиметров.

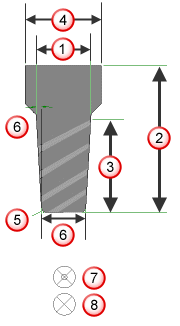

Диаметр — Смотрите на схему.
Общая длина — Смотрите на схему.
Длина вылета — Это величина, на которую инструмент выставляется из патрона, если патрон симулируется.
Длина режущей части — Смотрите на схему.
Диаметр хвостовика — Смотрите на схему.
Радиус кромки — Смотрите на схему.
Задать форму инструмента кривой — Выберите эту опцию, чтобы создать фасонный инструмент. Выберите кривую в списке Кривая, чтобы задать профиль инструмента.
Конус — Смотрите на схему.
Материал — Показывает, из чего сделан инструмент. Эта информация важна при вычислении подач и скоростей.
Рука — Задайте, какой инструмент используется, Правосторонний или Левосторонний.
|
|
|
Диаметр
Общая длина
Длина режущей части
Диам. хвостовика
Радиус кромки
Нижний диаметр
Тип резания: нецентрорежущий
Тип резания: центрорежущий
Для сферической фрезы введите диаметр, выберите Сферический, и радиус будет вычислен.
Для конусной фрезы с плоским торцом есть три разных способа задания угла конуса, длины режущей части и диаметров:
- Введите Угол конуса, Диаметр (диаметр вверху конуса) и Длину режущей части.
- Введите Угол конуса, выберите Нижний диаметр, введите Нижний диаметр и Длину режущей части.
- Введите Угол конуса, выберите Нижний диаметр, введите Диаметр (диаметр внизу конуса) и нажмите на кнопку Расчёт по хвостовику, чтобы получить вычисленную Длину режущей части.
