Нажмите на картинку предварительного просмотра инструмента, чтобы можно было её перемещать и масштабировать. Ориентация просмотра определяется параметрами на вкладке Станок диалога Параметры просмотра. Щёлкните правой кнопкой мыши по картинке, чтобы получить доступ к контекстному меню.

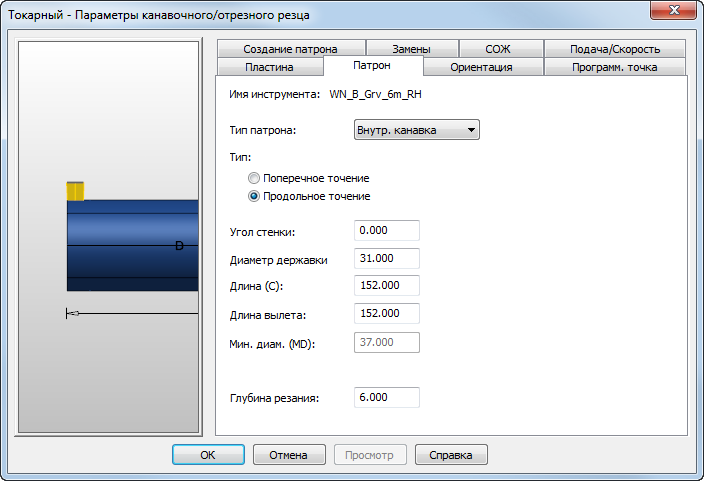

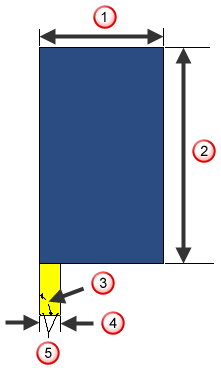

Вкладка Патрон для Канавочно/отрезных резцов содержит следующие атрибуты:
Имя — Задаёт название текущего инструмента.
Тип патрона — Для канавок возможны следующие типы патронов:
- Внешняя канавка — Выберите эту опцию для резцов, режущих канавки на наружных диаметрах.
- Внутренняя канавка — Выберите эту опцию для резцов, режущих канавки на внутренних диаметрах.
- Торцевая канавка — Выберите эту опцию для резцов, режущих канавки на торцах.
- Отрезка — Выберите эту опцию для отрезных резцов.
Поперечное точение — Инструмент режет в направлении, параллельном длине патрона.
Продольное точение — Инструмент режет в направлении, перпендикулярном длине патрона.
|
|
|

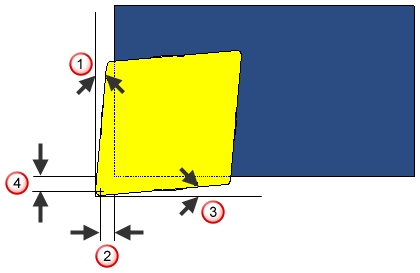

Конечный угол
Конеч. расстояние
Угол стенки
Зазор до стенки|
|
|
Радиус кромкиГлубина резания — Это максимальная глубина реза.
Длина вылета — Это величина, на которую инструмент выставляется из патрона, если патрон симулируется.
