Создание черновой операции по Z-слоям

Чтобы создать операцию черновой обработки по Z-слоям:

1. Выберите шаг Элементы на панели Шаги, чтобы открыть мастер Новый элемент.
2. В мастере Новый элемент выберите Обработка поверхности и нажмите Далее.
3. Используйте страницу Поверхности детали мастера, чтобы выбрать поверхности, которые нужно обработать, затем нажмите Далее.
4. На странице Новая стратегия выберите Выбрать одну операцию, затем нажмите Далее.

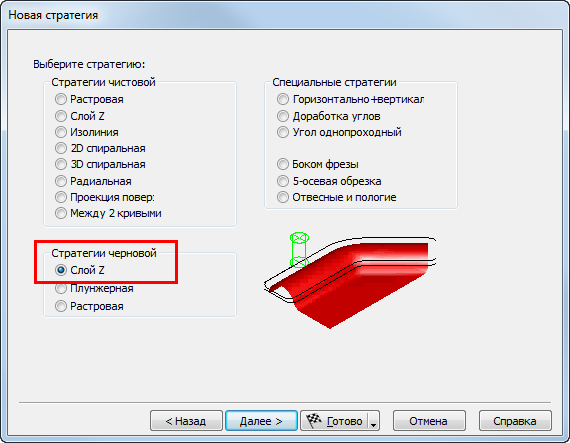

5. В разделе Стратегии черновой выберите Слой Z и нажмите Далее.



6. Используйте страницу Стратегия, чтобы задать стратегию обработки для поверхности.

   Если поверхности представляют собой впадину, выберите опцию 3D карман. Если поверхности представляют собой 3D выступ, выберите опцию 3D выступ.

7. Завершите заполнение оставшихся страниц мастера или нажмите Готово, чтобы создать элемент и принять опции по умолчанию.
