Страница Круглая заготовка используется для изменения настроек токарных и токарно-фрезерных симуляций.

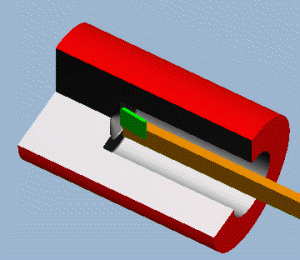

Вид 3/4 — Эта опция включает вид на 3/4, чтобы видеть обработку внутреннего диаметра для установов точения.
Допуск круглости — Уменьшите допуск, чтобы круглая заготовка выглядела более округлой и менее граненой.
|
Допуск круглости выше:
|
Допуск круглости ниже:
|
Угловая интерполяция точения/фрезерования — Если деталь поворачивается во время резания, перемещение точки на поверхности детали аппроксимируется небольшими линейными перемещениями, а не реальным круговым перемещением. Эта настройка определяет, как точно линейные перемещения аппроксимируют реальное перемещение детали. Увеличьте этот параметр, чтобы сократить время симуляции сложных деталей. Этот допуск также учитывает атрибуты допуск оборачивания и линеаризация.
Показывать патрон — Выберите эту опцию, чтобы показать твердотельное отображение патрона во время 3D симуляции.
|
Показывать патрон включена:
|
Показывать патрон выключена:
|
Размер распознавания стружки — во время симуляции отсоединенные куски заготовки удаляются, если они меньше этого значения. Для деталей с большой заготовкой можно уменьшить это значение, чтобы гарантировать, что операции отрезки не будут скрыты.
Продольное точение
Двигать зажим прутка на основе длины детали — Для документов продольного точения это позволяет продвигать зажим прутка вдоль заготовки, если это необходимо, например, для показа большой длины заготовки за направляющей втулкой. Если эта опция не выбрана, зажим прутка симулируется в положении, заданном в файле дизайна станка.
Продлить заготовку до зажима — Во время симуляции продлевает длину заготовки так, чтобы она была достаточно длинной для того, чтобы достичь зажима заготовки.
