Закругляющие фрезы используются для закругленных элементов.
Имя — Введите имя, которое идентифицирует инструмент. Имя должно быть уникальным среди всех инструментов в наборе.
Измерение — Показывает единицы, используемые для описания размеров инструмента. Выберите Дюймы для использования дюймов или снимите отметку для миллиметров.

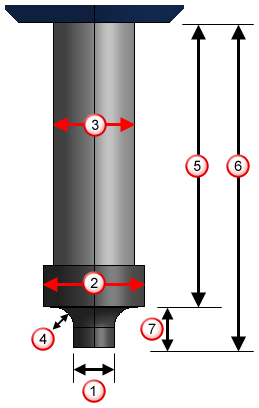

Внутренний диаметр — Смотрите на схему.
Наружный диаметр — Смотрите на схему.
Диаметр хвостовика — Смотрите на схему.
Радиус — Смотрите на схему.
Общая длина — Смотрите на схему.
Длина вылета — Это величина, на которую инструмент выставляется из патрона, если патрон симулируется.
Длина кромка-выступ — Введите длину между выступом и кромкой инструмента. Эта длина по умолчанию такая же, что и Радиус дуги, но её можно увеличить.
Касание выступа — Закругляющая фреза касается выступом по умолчанию. Снимите выбор с этой опции, чтобы переместить точку касания на кромку инструмента.
|
|
|
|
Этот пример показывает режим работы по умолчанию, когда опция Касание выступа выбрана. Траектория проходит по верху элемента Скругление.
Этот пример показывает работу с выключенной опцией Касание выступа. Инструмент касается материала кромкой. Траектория проходит по низу элемента Скругление.
Этот пример показывает работу с выключенной опцией Касание выступа и параметром Длина кромка-выступ, равным двойному значению Радиуса. Инструмент касается материала кромкой. Траектория проходит ниже нижней части элемента Скругление.
Материал — Показывает, из чего сделан инструмент. Эта информация важна при вычислении подач и скоростей.
Рука — Задайте, какой инструмент используется, Правосторонний или Левосторонний.
|
|
|
Радиус
Длина вылета, когда Касание выступа выбрано.
Длина вылета, когда Касание выступа не выбрано.
Длина кромка-выступ
