Элемент Точение выполняет черновую, получистовую и чистовую обработку по кривой наружного диаметра (НД).
Советы по обработке элементов Точение
Мы рекомендуем выбирать опцию Проверка поднутрений для элементов Точение и Растачивание. Этот атрибут использует геометрию режущей пластины для предотвращения зарезов.
Автосглаживание дуг

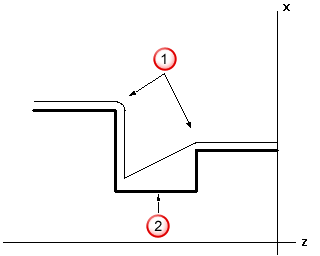

Области поднутрения
Если элемент не был обработан полностью, это могло случиться потому, что обработка не могла целиком быть выполнена выбранным инструментом. FeatureCAM проверяет траекторию, чтобы убедиться, что инструмент может резать заданную деталь без столкновений с ней.
Если столкновение обнаружено, система автоматически настраивает траекторию так, чтобы поддерживался безопасный проход. В этом случае появится сообщение, предупреждающее о том, что траектория была изменена.
Ограничения для элементов Точение
- Кривая не должна пересекать ось Х.
- Для черновой обработки Торца или Обратного торца кривая должна пересекать верх заготовки, или максимальный диаметр должен быть установлен на максимальный Х кривой.
