Используйте диалог Зубчатые колеса, чтобы создать эвольвентные прямозубые зубчатые колеса AGMA (Американская ассоциация производителей зубчатых колёс), являющиеся одними из наиболее распространенных типов зубчатых колес.
Чтобы создать кривую профиля зубчатого колеса:
- Выберите вкладку «Моделирование» > панель «Кривые» > «Другие методы» > «Зубчатые колеса» для открытия диалогового окна Зубчатые колеса.
Диалог Зубчатые колеса открывается на вкладке Кривая.
- Введите Имя кривой.
- Введите значение Четкости, чтобы определить количество контрольных точек в профиле зуба. Чем меньше значение, тем больше число управляющих точек, используемых для создания образца кривой.
- Введите параметры зубчатого колеса:
- Количество зубьев — Введите количество зубьев на колесе.
- Угол зацепления — Введите острый угол в градусах между касательной к двум основным окружностям и нормалью к линии, соединяющей центры зубчатых колес.
- Радиус кромки — Введите радиус угла зуба (см. схему 2).
- Головка зуба — Введите радиальное расстояние от окружности роликов до самой дальней точки зуба (см. схему 2). Или же выберите Наружный диаметр и введите наружный диаметр зубчатого колеса.
- Ножка зуба — Введите радиальное расстояние от нижней точки зуба до делительной окружности (см. схему 2). Или же выберите Диаметр окружности впадин и введите диаметр окружности впадин зубчатого колеса.
- Делительный диаметр — Введите диаметр делительной окружности (см. схему 1 и 2). Или же выберите Модуль и введите диаметр делительной окружности, поделенный на число зубьев, или выберите Диаметральный шаг и введите число зубьев, поделенное на диаметр делительной окружности.
- Скругление впадин — Введите радиус скругления у основания каждого зуба (см. схему 2).
- Центральная точка — введите координаты центральной точки кривой профиля зубчатого колеса или нажмите
и выберите кривую в графическом окне.
- При желании нажмите на кнопку Просмотр, чтобы увидеть результаты текущих настроек в графическом окне.
- Выберите вкладку Анализ и просмотрите вычисленные размеры зубчатого колеса, вычисленный диаметр калибра ролика и наружный диаметр по роликам.
- Выберите, какое зацепление нужно создать, Внешнее или Внутреннее.
- Если вы хотите изменить вычисленный диаметр калибра ролика, введите новое значение в поле Реальный диаметр ролика и нажмите Пересчитать.
- Нажмите OK.
Прим.: Вкладка Анализ не отображается, если вы создаете зубчатое колесо с помощью Мастера создания кривых.

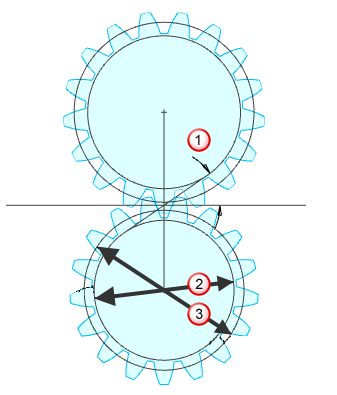

Схема 1:
|
|
|
Угол зацепления
Диаметр основной окружности
Делительный диаметр

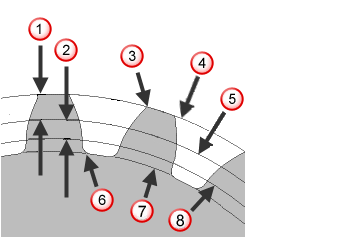

Схема 2:
|
|
|
Наружная окружность
Делительная окружность
Скругление впадин
Окружность ножек зубьев
Основная окружность
