Отчет о резцедержателях - вид времени

Используйте Вид времени, чтобы показать шкалу времени для каждого резцедержателя в документе.

Список шпинделей отображается в левой части окна. Список резцедержателей отображается под каждым шпинделем, а операции - напротив каждого резцедержателя. Имена резцедержателей задаются в файле ЧПУ.

Шкала времени отображается в верхней части окна и показывает время в минутах. Можно удлинить или укоротить временную шкалу, щелкнув по ней и перетащив, или покрутив колесо мыши, когда курсор находится в окне Результаты.

В этом примере у станка есть два резцедержателя, которые могут резать детали на главном шпинделе. На главном шпинделе имеется черновая операция, которая выполняется одновременно на обоих резцедержателях. Одинаковая длина рамок вокруг названий черновых операций показывает, что эти операции отнимают одинаковое количество времени для реза.

Синхронизация операций

Задание порядка операций для каждого резцедержателя управляется диалогом Порядок операций. Релятивный порядок операций между резцедержателями управляется синхронизацией операций с помощью вкладки Резцедержатели.

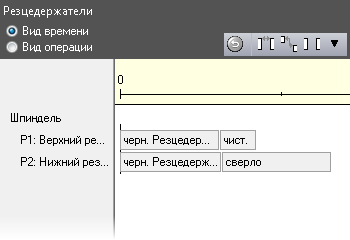

Синхронизация между операциями обозначается вертикальными линиями, соединяющими операции. На картинке ниже две черновые операции запланированы на одно и то же время. Операция сверления будет следовать после чистовой операции. В коде УП синхронизация между операциями выводится как коды ожидания.

Чтобы синхронизировать две операции:

1. Выберите первую операцию.
2. Нажмите и удерживайте клавишу CTRL и выберите другую операцию.
3. Щелкните правой кнопкой мыши по любой из выбранных операций.
4. Выберите одну из следующих опций из контекстного меню:
   • Задать точку синхр. в начале операции — обе операции начинаются в одно и то же время.
   • Задать синхронизацию для «опер1» до «опер2» — вторая операция следует за первой.

Назначение оператора резцедержателю

Операции назначаются резцедержателям на вкладке Резцедержатели.

Чтобы сменить резцедержатель для операции:

1. Выберите операцию на вкладке Резцедержатели.
2. Щелкните правой кнопкой мыши по выбранной операции и выберитеЗадать операции, чтобы изменить резцедержатель.

Синхронизация для отдельной операции

Можно легко синхронизировать операцию, чтобы она начиналась после того, как на другом резцедержателе закончилось выполнение всех его операций.

1. Выберите операцию на вкладке Резцедержатели.
2. Щёлкните правой кнопкой мыши по выбранной операции.
3. Выберите Задать точку синхр. в начале операции в контекстном меню.
