Нет — Выберите эту опцию, чтобы не выполнять сглаживание. Ориентация оси инструмента при необходимости перемещается.
Сглажен — Выберите эту опцию, чтобы включить возможность сглаженного изменения угла оси инструмента над Длиной сглаживания. Изменение угла будет не больше Максимальной угловой коррекции, если угол несглаженной траектории не варьируется на значение больше, чем Максимальная угловая коррекция, и меньше, чем Длина сглаживания. В таких областях угол может меняться на значение, которое больше, чем Максимальная угловая коррекция, для получения сглаженного результата.
Пошагово на поверхности — Выберите эту опцию, чтобы включить возможность изменения угла оси инструмента вплоть до Максимальной угловой коррекции для формирования шагов постоянной величины. Во избежание резких перемещений оси инструмента выполняется плавный переход, начиная с точек, расположенных на расстоянии Длины сглаживания от возможных концов смежных шагов. Инструмент всегда остается в контакте с поверхностью.
Пошагово с переходами — Похоже на Пошагово на поверхности. Выберите эту опцию, чтобы включить возможность изменения угла оси инструмента вплоть до Максимальной угловой коррекции для формирования шагов постоянной величины. В этом случае сегменты траектории подразделяются в конце каждого шага, и движение связи вставляется так, что ось инструмента меняется, когда инструмент не находится в контакте с моделью. Это означает, что угол оси инструмента каждого сегмента траектории постоянен.

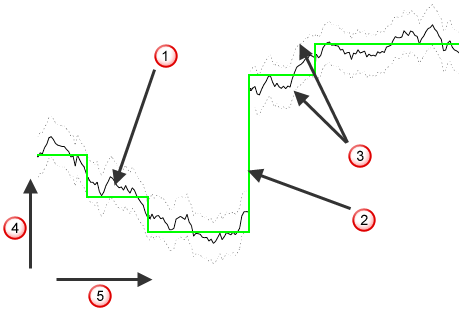

Исходная траектория, без сглаживания
Сглаженная траектория
Пределы максимальной угловой коррекции
Азимут или элевация
Протяженность траектории
