Позиционирование элементов
При создании деталей 4-осевого поворота или точения/фрезерования на странице Положение мастера создания элемента есть параметр для позиционирования, называемый Радиально вокруг оси X (или Радиально вокруг оси Y при повороте вокруг оси Y). Используйте этот метод позиционирования 4-осевых элементов, если вы не хотите создавать установы на каждой грани, которую нужно обработать. Используйте угол и радиус, чтобы сориентировать элемент на надлежащей грани.
В случае поворота вокруг оси Х координата Х передвигает элемент вдоль оси Х, а координата Y переносит элемент в перпендикулярном направлении.
В случае поворота вокруг оси Y координата Y передвигает элемент вдоль оси Y, а координата Х переносит в перпендикулярном направлении.
Позиционирование заготовки
Зачастую исходный установ детали размещается в той же точке, что и Ось заготовки.
Вы можете разместить ось установа в любой точке, подходящей для расположения нуля детали, но вы должны переместить заготовку так, чтобы ось заготовки располагалась в центре вращения координатного стола. Это делается в диалоге Свойства заготовки:
- Откройте диалог Свойства заготовки, выбрав заготовку в Дереве детали, а затем выбрав Свойства в контекстном меню.

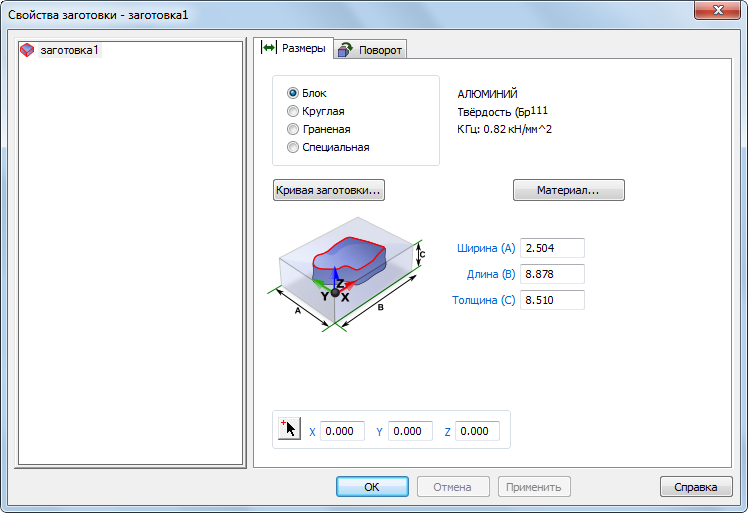

Появится диалог Свойства заготовки.
- На вкладке Размеры настройте координаты X, Y и Z для перемещения заготовки. В примере ниже предполагается, что центр заготовки будет выровнен с осью координатного стола. Заготовка сдвинута на отрицательную величину по Y, равную половине ширины заготовки, и на положительную величину по Z, равную половине толщины заготовки.
- Нажмите на кнопку Применить, чтобы увидеть результаты.
- Нажмите OK, когда заготовка будет размещена корректно.
