В FeatureCAM можно создавать операции снятия фасок и скругления углов, даже когда модель не содержит таких областей.

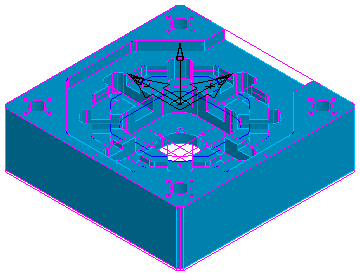

Например, следующая модель содержит различные выступы, карманы, стенки и имеет много острых кромок:

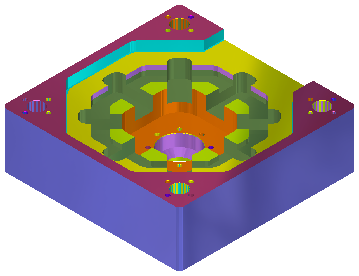

На модели или на её элементах нет фасок:
Чтобы создать автоматические фаски:

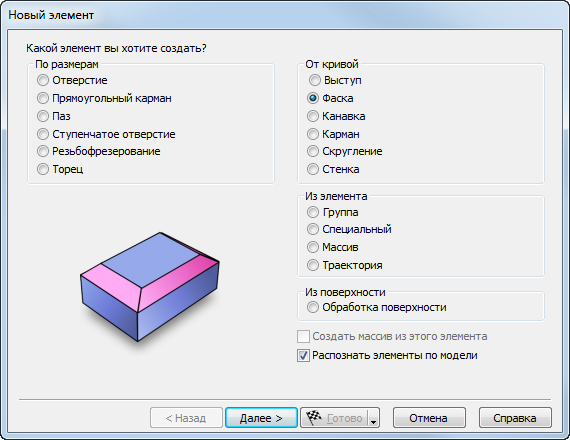

- Выберите Фаска в мастере Новый элемент и выберите Распознать элементы по модели:

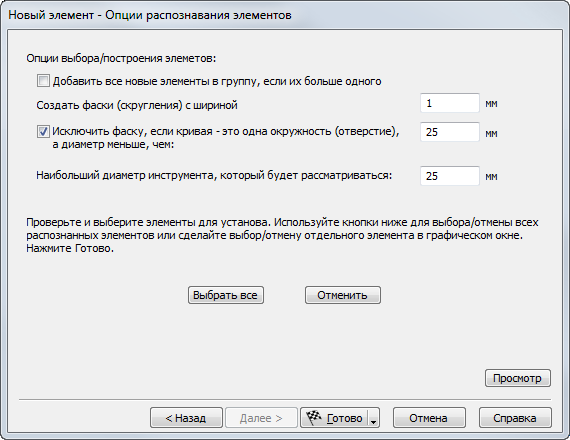

- Нажмите Далее, чтобы открыть страницу Новый элемент - Опции распознавания элементов:

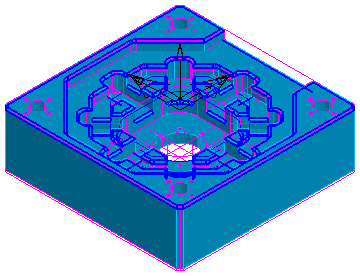

Здесь вы можете ввести ширину фасок и другие опции. Фаски выделяются на модели, например:
- Чтобы согласиться с выделенными фасками, нажмите Выбрать все, а затем - Готово.
Фаски создаются и отображаются в Виде детали.

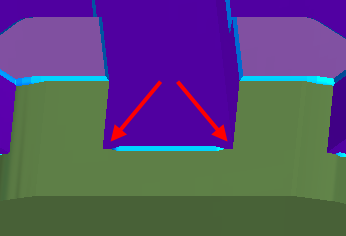

FeatureCAM сглаживает кромки с помощью 3D-фасок без зарезания соседних кромок. Например:
