Траектории Vortex могут подходить к плоским областям с наружной стороны заготовки вместо того, чтобы всегда наклонно в неё врезаться. Это позволяет создавать траектории Vortex, которые выполняют обработку быстрее и которые совместимы с более широким выбором инструментов.
|
Инструмент наклонно врезается в деталь |
Инструмент подходит снаружи |
|
|
|
Чтобы подойти снаружи заготовки, FeatureCAM:
- расширяет сечение плоской области за пределы заготовки и внутрь уже обработанной области, а также
- заполняет расширенное сечение режущими движениями.

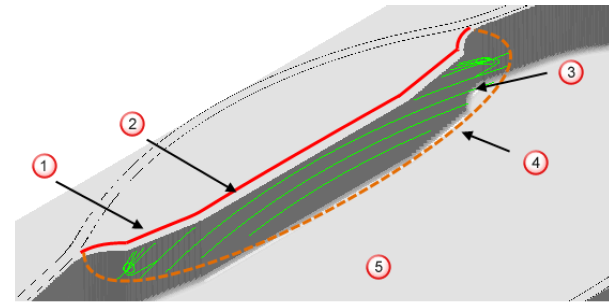

Кромка плоской области
Заготовка
Расширенное сечение плоской области заполнено режущими движениями
Наружная кромка расширенного сечения
Уже обработанная область
Критерии для траектории с подходом снаружи заготовки
FeatureCAM расширяет сечение плоской области, только если расширенное сечение:
- имеет наружную кромку, к которой может подойти станок.
- не зарезает модель.
- достаточно широкое для успешного сглаживания профиля.
- может достигнуть уже обработанной области в пределах расстояния, равного одному диаметру инструмента.
Если расширенное сечение не удовлетворяет этим критериям, FeatureCAM не расширяет плоскую область и вместо этого использует наклонное врезание для подхода к траектории.
