Вы можете программировать и симулировать люнеты и задние бабки, а также проверять их на столкновения.
В этом примере длина детали составляет 1.5 м:
Просматривая симуляцию станка, можно увидеть, что деталь высовывается из тисков практически на всю длину:
Можно использовать люнет, чтобы поддерживать деталь при обработке каждого элемента. Для использования люнета надо создать элемент Перемещение детали с опцией ВКЛ поддержку детали и Типом суппорта, заданными как Люнет.

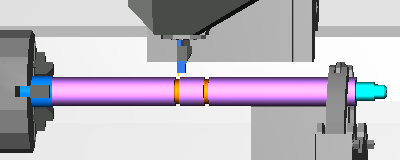

В этом примере люнет включается до того, как создаются элементы на конце детали.
Можно переместить люнет, создав дополнительный элемент ВКЛ поддержку детали.

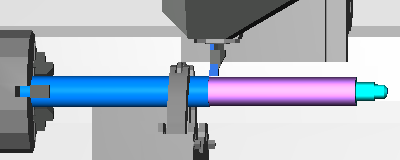

В этом примере люнет перемещается дальше по детали, чтобы выполнять поддержку для элемента Точение:

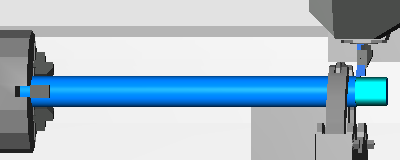

Создается дополнительный элемент ВКЛ поддержку детали, чтобы переместить люнет обратно к исходному положению и выполнить другие элементы Точение и Канавка:
Точно так же можно использовать заднюю бабку. Создайте элемент Перемещение детали с опцией ВКЛ поддержку детали и Типом суппорта, заданными как Задняя бабка.

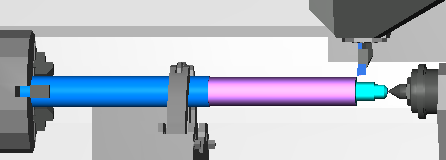

В этом примере задняя бабка используется для поддержки конца детали, в то время как люнет поддерживает середину:
Чтобы отправить люнет или заднюю бабку в исходное положение, создайте элемент Перемещение детали типа ВЫКЛ поддержку детали.
Чтобы активировать люнет:
- В мастере Новый элемент для точения выберите опцию Перемещение детали и нажмите Далее.
- Выберите ВКЛ поддержку детали и введите значение для параметра Расстояние захвата. Это расстояние по Z, где нужно использовать люнет.
- Нажмите Далее.
- Для Типа суппорта выберите Люнет.
- Если станок имеет несколько резцедержателей, выберите корректный Перенос резцедержателя.
- Если люнет установлен в резцедержатель, нажмите на кнопку Контроль резцедержателя и задайте корректное положение Поворота.
- Нажмите Готово.
Элемент поддержка_вкл добавляется в Вид детали. Может возникнуть необходимость перетащить элемент в другое место в Виде детали и задать Нумерацию операций для элемента, чтобы порядок элементов был корректным.
Чтобы отключить люнет:
- В мастере Новый элемент для точения выберите опцию Перемещение детали и нажмите Далее.
- Выберите ВЫКЛ поддержку детали и введите значение для параметра Расстояние захвата. Это расстояние по Z, где нужно использовать люнет.
- Нажмите Далее.
- Для Типа суппорта выберите Люнет.
- Если станок имеет несколько резцедержателей, выберите корректный Перенос резцедержателя.
- Если люнет установлен в резцедержатель, нажмите на кнопку Контроль резцедержателя и задайте корректные Положение и Поворот.
- Нажмите Готово.
Элемент поддержка_выкл добавляется в Вид детали. Может возникнуть необходимость перетащить элемент в другое место в Виде детали и задать Нумерацию операций для элемента, чтобы порядок элементов был корректным.
Чтобы активировать заднюю бабку:
- В мастере Новый элемент для точения выберите опцию Перемещение детали и нажмите Далее.
- Выберите ВКЛ поддержку детали и введите значение для параметра Расстояние захвата. Это расстояние по Z, где нужно использовать люнет.
- Нажмите Далее.
- Для Типа суппорта выберите Задняя бабка.
- Если станок имеет несколько резцедержателей, выберите корректный Перенос резцедержателя.
- Если задняя бабка установлена в резцедержатель, нажмите на кнопку Контроль резцедержателя и задайте корректное положение Поворота.
- Нажмите Готово.
Элемент поддержка_вкл добавляется в Вид детали. Может возникнуть необходимость перетащить элемент в другое место в Виде детали и задать Нумерацию операций для элемента, чтобы порядок элементов был корректным.
Чтобы отключить заднюю бабку:
- В мастере Новый элемент для точения выберите опцию Перемещение детали и нажмите Далее.
- Выберите ВЫКЛ поддержку детали и введите значение для параметра Расстояние захвата. Это расстояние по Z, где нужно использовать люнет.
- Нажмите Далее.
- Для Типа суппорта выберите Задняя бабка.
- Если станок имеет несколько резцедержателей, выберите корректный Перенос резцедержателя.
- Если задняя бабка установлена в резцедержатель, нажмите на кнопку Контроль резцедержателя и задайте корректные Положение и Поворот.
- Нажмите Готово.
Элемент поддержка_выкл добавляется в Вид детали. Может возникнуть необходимость перетащить элемент в другое место в Виде детали и задать Нумерацию операций для элемента, чтобы порядок элементов был корректным.
