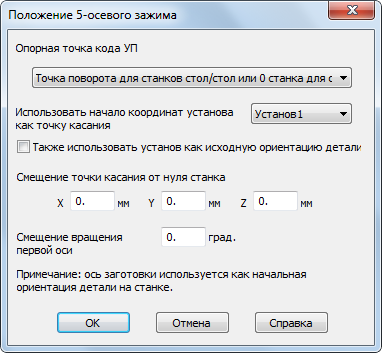

Можно использовать диалог Положение 5-осевого зажима для задания опорной точки кода УП.
Чтобы открыть диалог Положение 5-осевого зажима, выберите 5 осевое позиционирование на вкладке Поворот диалога Свойства заготовки, затем нажмите Положение зажима.
Опорная точка кода УП — Выберите, что использовать для опорной точки, среди:
- Точка поворота для станков стол/стол или 0 станка для остальных
- Свой зажим для каждого установа (начало каждого установа)
- Точка касания
Использовать начало координат установа как точку касания — Выберите установ в списке, чтобы использовать его в качестве точки касания.
Также использовать установ как исходную ориентацию детали на станке — Выберите эту опцию, чтобы использовать выбранный установ как исходную ориентацию детали на станке. Не выбирайте эту опцию, чтобы использовать ось ЗАГОТОВКА в качестве исходной ориентации детали.
Смещение точки касания от нуля станка — Введите расстояние в каждом направлении до 5-осевой точки касания от центра грани А-оси. Это расстояние разное для каждой детали.
В этом примере смещения по X и Y отрицательные, а смещение по Z - положительное.
Центр грани А-оси
Начало координат установа касания
Смещение вращения первой оси — Введите угол (измеряемый против часовой стрелки) между осью шпинделя и осью А, когда угол В установлен в 0.
Например, если А-ось встречается со шпинделем, когда В установлен в 0, введите 0. При столкновении со шторками, когда В установлен в 0, как в примере ниже, введите -90. Это смещение задано одинаково для всех деталей, обрабатываемых на определенном станке.
А-ось
Ось шпинделя
Вращение В-оси
