На вкладке Стратегия доступны указанные ниже параметры.
Ниже осевой линии — включите этот параметр, чтобы инструмент работал на отрицательной стороне X осевой линии шпинделя.
Повторно использовать путь в циклах — Относится к опции Использовать циклы. Включите эту опцию, чтобы выводить кривую в файл УП один раз, а затем ссылаться на неё и в черновом, и в чистовом стандартных циклах. Эта опция включена по умолчанию.
Цикл — Выберите из:
- Точение/Растачивание — Этот цикл выполняет черновую обработку в пределах заданных границ материала с подачей, параллельной осевой линии детали вдоль оси Z, шагая вниз по оси X. Выберите К шпинделю или К торцу. Если задан атрибут Общий припуск, то черновая обработка детали выполняется с использованием кривых, которые смещены от профиля элемента.
- Торец — Этот цикл выполняет черновую обработку в пределах заданных границ материала с подачей снаружи детали к центру, делая шаги к торцу детали вдоль оси Z в отрицательном направлении.
- Обратный торец — Этот цикл выполняет черновую обработку в пределах заданных границ материала с подачей снаружи детали к центру, делая шаги к торцу детали вдоль оси Z в положительном направлении.
Траектория — Выберите из:
- Точение — Включаются нормальные черновые проходы. Каждый черновой проход режется в том же направлении. Для чистовой обработки инструмент следует контуру элемента справа налево и выводится из детали.
Черновая обработка
Если атрибут Траектория установлен на Точение, то включаются нормальные черновые проходы. Каждый черновой проход режется в том же направлении.

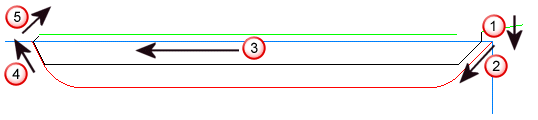

Подача прямо вниз в деталь. Расстояние основано на глубине резания.
Резание вниз по правой стенке.
Подача прямо по горизонтали.
Подача вверх по левой стенке.
Отвод от стенки, перенос назад через весь элемент.
Чистовая обработка
Если атрибут Траектория установлен на Точение, траектории создаются так, как показано ниже.

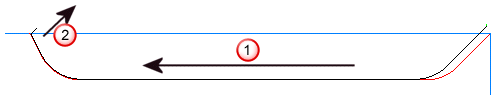

Инструмент проходит по контуру элемента справа налево.
Инструмент отводится от детали, исходя из угла и длины отвода.
- Смещение — Черновые траектории создаются с использованием смещений кривой токарного элемента. Эти смещения обрезаются по заготовке.

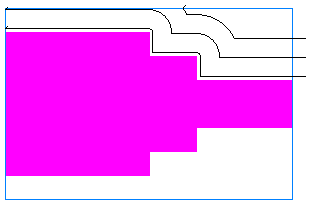

Для типа траекторий смещением черновые траектории создаются с использованием смещений кривой элемента Точение. Эти смещения обрезаются по заготовке.
- Обработка паза — Черновая обработка с инструментами обработки паза Iscar является двусторонней. Стиль чистовой обработки пазов выполняется с использованием уникальной стратегии, которая становится доступной при наличии канавочного инструмента, который режет в обоих направлениях.
Черновая обработка
Черновая обработка с помощью инструментов обработки паза Iscar является двусторонней. Шагами резания являются следующие.
Подача прямо вниз в деталь. Расстояние основано на глубине резания.
Подача прямо по Z.
Отвод от стенки и небольшое быстрое перемещение обратно по Z.
Снова подача по прямой вниз, исходя из глубины реза.
Подача прямо в направлении -Z.
Чистовая обработка
Стиль чистовой обработки пазов выполняется с использованием уникальной стратегии, которая становится доступной при наличии канавочного инструмента, который режет в обоих направлениях.

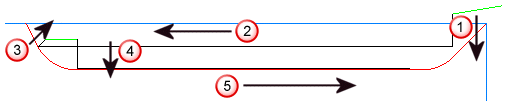

Резание вниз по левой стенке до радиуса скругления.
Быстрое перемещение вверх и на другую сторону, а затем - врезание для создания рельефной канавки.
Резание вниз по правой стенке, через радиус основания в рельефную канавку.
Резание вдоль дна канавки. Это перемещение смещено на величину отклонения.
Резание вверх по правому радиусу основания. Это перемещение смещено на величину отклонения.

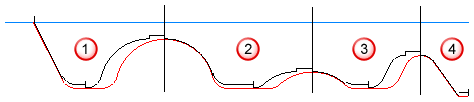

Если элемент Точение имеет несколько канавочных впадин, каждая впадина режется таким же способом и впадины упорядочиваются слева направо:
- Круглая пластина — Черновые траектории круглого инструмента создаются для более деликатного врезания инструмента в форму канавки.
Черновые траектории круглого инструмента создаются для более деликатного врезания инструмента в форму канавки. Вместо врезания непосредственно в материал вход в деталь контролируется атрибутом точения Угол врезания.
Прим.: Необходим круглый инструмент, и вы должны вручную выбрать инструмент для этого типа траектории.
Угол врезания
Прим.: Чистовые траектории Круглой пластины такие же, как чистовые траектории Точения. - Точение фрезой — Использует вращающуюся концевую фрезу с вращающейся заготовкой. Контролируйте скорость токарного шпинделя на вкладке Точение П/С. Контролируйте скорость фрезерного шпинделя на вкладке Скорость фрезерования.
Черновой проход — Выберите эту опцию, чтобы добавить черновую операцию в элемент.
Получистовой проход — выберите этот параметр, чтобы добавить получистовую операцию в элемент.
Чистовой проход — Выберите эту опцию, чтобы добавить чистовую операцию в элемент. Когда эта опция не выбрана, черновой проход всё еще выполняется так, как если бы имелся чистовой проход. Чистовой припуск остается при черновом проходе, а Чистовой припуск на дно остается при черновом проходе, когда выбрана опция Подчистка дна, даже если кнопка-флажок недоступен.
- Встречное — Подача идет в направлении +Х, после чего - в направлении -Z и так далее, пока не достигнет конца ступеньки.
- Без торможения — Использование Встречного типа чистовой обработки может сократить ресурс инструмента, а также приводит к стружке, которая тянется вдоль грани детали. Выберите чистовую обработку Без торможения, чтобы сначала обработать вертикальные грани в направлении -X, а затем горизонтальные по -Z.
Направление подачи — Это направление, в котором инструмент подается к операции. Для элементов Точение и Растачивание выберите К шпинделю или К торцу. Для элементов Торец и Обратный торец выберите Положительное или Отрицательное, чтобы задать направление вдоль оси X. Оно задается отдельно для черновой, получистовой и чистовой операций.
